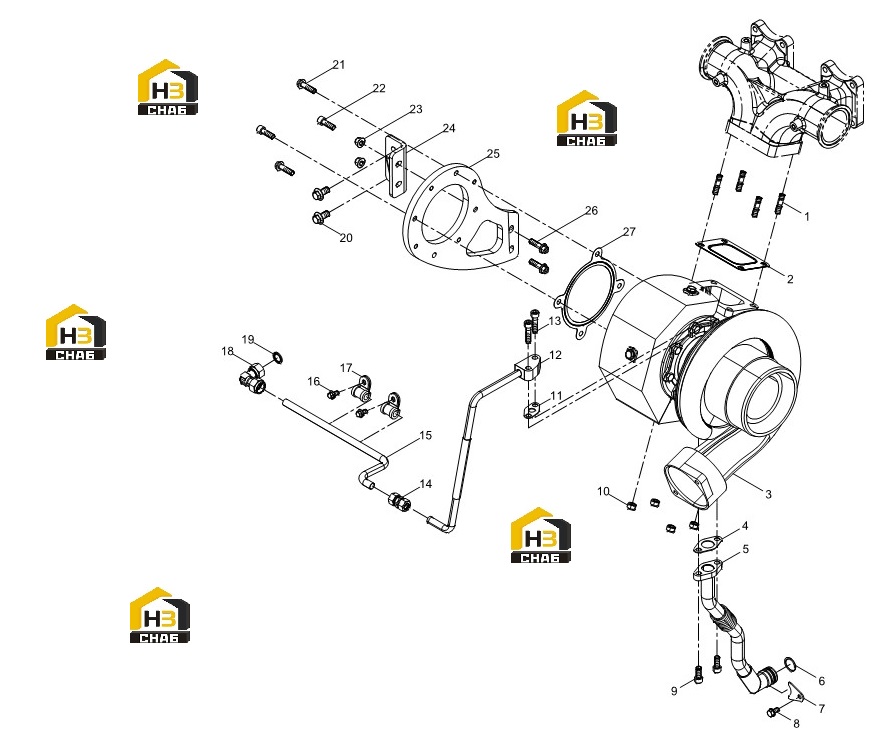

Турбонагнетатель

← Коллектор впускной Труба компрессорная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Double End Stud

Каталожный номер:612600114385

Комплект:4

Примечание:

№ на схеме:2

Наименование:Gasket

Каталожный номер:330210000069

Комплект:1

Примечание:

№ на схеме:3

Наименование:Turbocharger

Каталожный номер:1000677771

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbocharger Oil Pipe Gasket

Каталожный номер:X6231.660W

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbocharger Oil Pipe Assembly

Каталожный номер:331010000352

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:90017510058

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plate

Каталожный номер:331010000234

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hexagon Flange Bolt

Каталожный номер:90011400019

Комплект:1

Примечание:

№ на схеме:9

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050070

Комплект:2

Примечание:

№ на схеме:10

Наименование:Locknut

Каталожный номер:612600114387

Комплект:4

Примечание:

№ на схеме:11

Наименование:Turbocharger Oil Pipe Gasket

Каталожный номер:14409622H

Комплект:1

Примечание:

№ на схеме:12

Наименование:Turbocharger Oil Pipe Assembly

Каталожный номер:331010000402

Комплект:1

Примечание:

№ на схеме:13

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:90013050063

Комплект:2

Примечание:

№ на схеме:14

Наименование:Joint Body

Каталожный номер:15100330C

Комплект:1

Примечание:

№ на схеме:15

Наименование:Turbocharger Oil Pipe Assembly

Каталожный номер:1000556711

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hexagon Flange Bolt

Каталожный номер:90011410002

Комплект:2

Примечание:

№ на схеме:17

Наименование:-

Каталожный номер:14420116P

Комплект:2

Примечание:

№ на схеме:18

Наименование:-

Каталожный номер:77720090J

Комплект:1

Примечание:

№ на схеме:19

Наименование:Assembled Sealing Washer

Каталожный номер:13023362

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420006

Комплект:2

Примечание:

№ на схеме:21

Наименование:Exhaust Manifold Bolt

Каталожный номер:X6231.633W

Комплект:2

Примечание:

№ на схеме:22

Наименование:Inner Hexagon Socket Head Cap Screw

Каталожный номер:77753300G

Комплект:2

Примечание:

№ на схеме:23

Наименование:Prevailing Torque Type All-metal Hexagon Nut with Flange

Каталожный номер:90012420003

Комплект:2

Примечание:

№ на схеме:24

Наименование:Supercharger Bracket

Каталожный номер:331010000376

Комплект:1

Примечание:

№ на схеме:25

Наименование:Supercharger Bracket

Каталожный номер:331010000272

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hexagon Flange Bolt

Каталожный номер:90011420014

Комплект:2

Примечание:

№ на схеме:27

Наименование:Gasket

Каталожный номер:330210000028

Комплект:1

Примечание:
