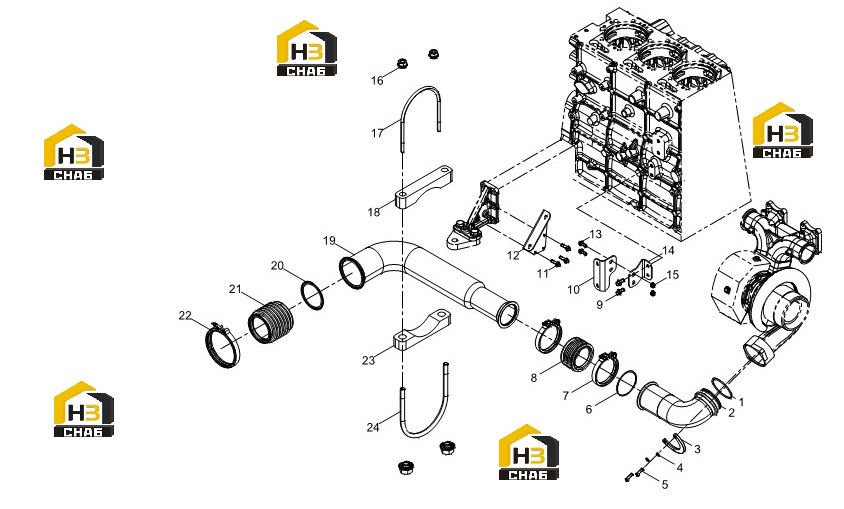

Труба компрессорная

← Турбонагнетатель Фильтр воздушный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:90017510076

Комплект:1

Примечание:

№ на схеме:2

Наименование:Compressor Air Pipe

Каталожный номер:1000034774

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:331008000056

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring Washer

Каталожный номер:90003931122

Комплект:2

Примечание:

№ на схеме:5

Наименование:-

Каталожный номер:90013050003

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-Ring

Каталожный номер:90017550021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:X6209.104

Комплект:2

Примечание:

№ на схеме:8

Наименование:Expansion Pipe

Каталожный номер:330208000127

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430041

Комплект:2

Примечание:

№ на схеме:10

Наименование:Inter-cool Pipe Bracket

Каталожный номер:331008000477

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430009

Комплект:3

Примечание:

№ на схеме:12

Наименование:Inter-cool Pipe Bracket

Каталожный номер:331008000464

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hexagon Flange with Tooth Bolt

Каталожный номер:90011430007

Комплект:2

Примечание:

№ на схеме:14

Наименование:Inter-cool Pipe Bracket

Каталожный номер:331008000478

Комплект:1

Примечание:

№ на схеме:15

Наименование:Prevailing Torque Type Hexagon Nut with Flange

Каталожный номер:612600061720

Комплект:2

Примечание:

№ на схеме:16

Наименование:Prevailing Torque Type Hexagon Nut with Flange

Каталожный номер:612600061719

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:330208000300

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pad

Каталожный номер:330208000303

Комплект:1

Примечание:

№ на схеме:19

Наименование:Intercool Pipe Assembly

Каталожный номер:1000081431

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:330208000306

Комплект:1

Примечание:

№ на схеме:21

Наименование:Expansion Pipe

Каталожный номер:330208000310

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:612640130143

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pad

Каталожный номер:330208000230

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:612600120276

Комплект:1

Примечание:
