Патрубок воздушный турбокомпрессора

Патрубок воздушный турбокомпрессора

← Турбокомпрессор с комплектующими Патрубки масляные турбокомпрессора →

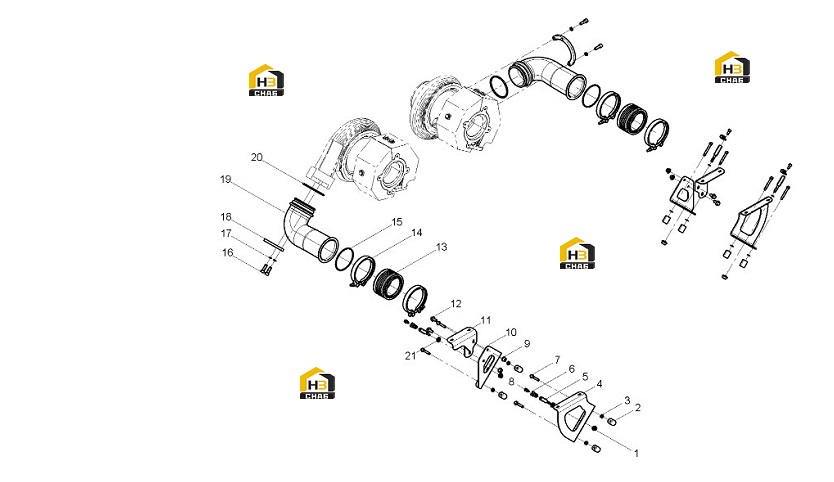

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Self-locking flange nut
Каталожный номер:16203770T
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer
Каталожный номер:16242029
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:16230920E
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Turbocharger bracket
Каталожный номер:16242036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:16242043
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Clamp
Каталожный номер:16231334E
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon flange screw
Каталожный номер:77760740T
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CHC Screw
Каталожный номер:77752190A
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hexagon Flange Nut
Каталожный номер:16230656S
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Turbocharger bracket
Каталожный номер:16242050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:330208000234-CW
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon flange screw
Каталожный номер:16230635V
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Expansion compensator
Каталожный номер:16232549A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:V-clamp
Каталожный номер:X6209.104
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:77712420X
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CHC Screw
Каталожный номер:16240346
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:16230853G
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Flange
Каталожный номер:16232548Z
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Outlet elbow
Каталожный номер:16232547Y
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:16230945G
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:16226790Q
Комплект:4
Примечание:
