Патрубки масляные турбокомпрессора

Патрубки масляные турбокомпрессора

← Патрубок воздушный турбокомпрессора Устройство предварительного нагрева →

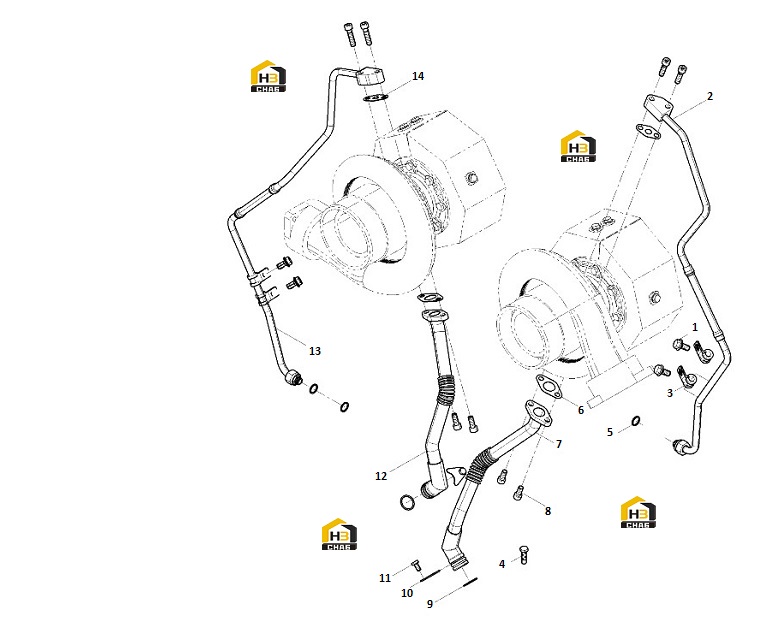

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon flange screw
Каталожный номер:16230870A
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TC oil inlet pipe
Каталожный номер:16242371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:16242067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hollow screw
Каталожный номер:16241053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:BS Gasket
Каталожный номер:16203730A
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Gasket
Каталожный номер:16232245V
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Oil return pipe
Каталожный номер:16242388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CHC Screw
Каталожный номер:77753170Q
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:16230941C
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Turbocharger oil pipe flange
Каталожный номер:16231195D
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hexagon flange screw
Каталожный номер:16230821X
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Oil return pipe
Каталожный номер:16242395
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:TC oil inlet pipe
Каталожный номер:16242401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Gasket
Каталожный номер:14409622H
Комплект:2
Примечание:
