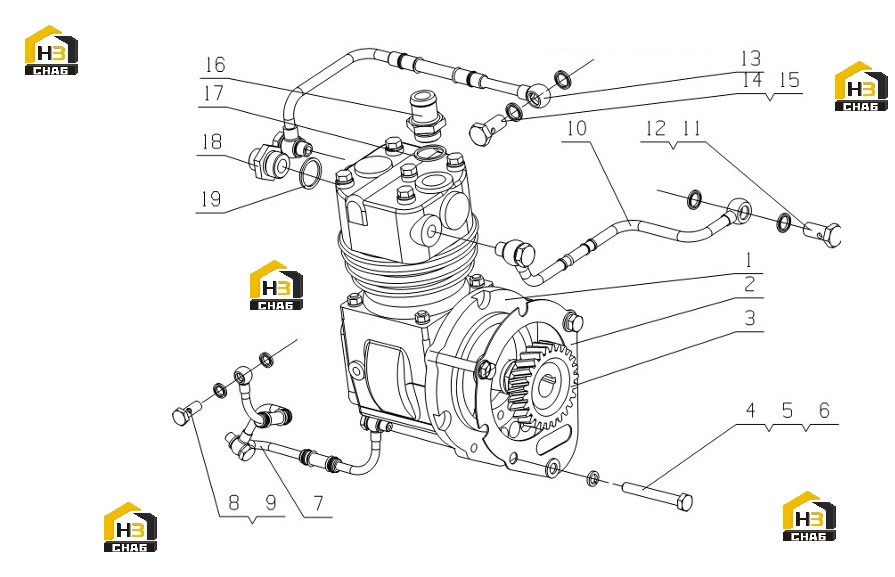

Компрессор воздушный с комплектующими l3002-3509000

← Насос рулевого управления в сборе a3007-3407000 Генератор l30la-3701000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air compressor

Каталожный номер:L3000-3509100A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air compressor gasket

Каталожный номер:L3000-3509009

Комплект:1

Примечание:

№ на схеме:3

Наименование:Air compressor gear

Каталожный номер:A3000-3509018

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x75

Каталожный номер:Q150B1075TF2

Комплект:3

Примечание:

№ на схеме:5

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:3

Примечание:

№ на схеме:6

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:3

Примечание:

№ на схеме:7

Наименование:air compressor sucker subassembly

Каталожный номер:L3000-3509030D

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hollow bolt for oil

Каталожный номер:M3000-1002701A

Комплект:3

Примечание:

№ на схеме:9

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:6

Примечание:

№ на схеме:10

Наименование:Water intake pipe weldment, air compressor

Каталожный номер:L3000-3509050B

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:6QA6-1307017

Комплект:2

Примечание:

№ на схеме:12

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:13

Наименование:Water return pipe weldment, air compressor

Каталожный номер:L3000-3509070C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:6QA6-1307017

Комплект:2

Примечание:

№ на схеме:15

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:16

Наименование:Air inlet joint, air compressor

Каталожный номер:A4130-3509011

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing spacer

Каталожный номер:G4606-3509014

Комплект:1

Примечание:

№ на схеме:18

Наименование:#N/A

Каталожный номер:173D-3509012A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sealing spacer

Каталожный номер:G4606-3509014

Комплект:1

Примечание:
