Генератор l30la-3701000

← Компрессор воздушный с комплектующими l3002-3509000 Стартер l3000-3708000 →

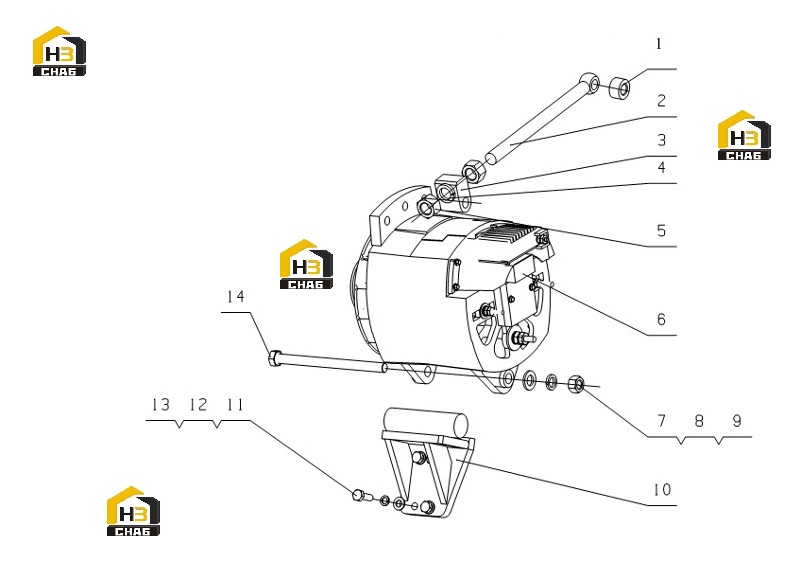

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cushion piece

Каталожный номер:L3002-3701036

Комплект:1

Примечание:

№ на схеме:2

Наименование:adjusted bolt

Каталожный номер:B3010-3701031

Комплект:1

Примечание:

№ на схеме:3

Наименование:Slide block

Каталожный номер:497E-3701032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 16

Каталожный номер:Q40316

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M16

Каталожный номер:Q340B16

Комплект:2

Примечание:

№ на схеме:6

Наименование:#N/A

Каталожный номер:A5701-3701100A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M12

Каталожный номер:Q340B12

Комплект:1

Примечание:

№ на схеме:8

Наименование:Lock Washer 12

Каталожный номер:Q40312

Комплект:1

Примечание:

№ на схеме:9

Наименование:Lock Washer 12

Каталожный номер:Q40112

Комплект:1

Примечание:

№ на схеме:10

Наименование:Alternator bracket weldment

Каталожный номер:A3502-3701020

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x25

Каталожный номер:Q150B0825TF2

Комплект:4

Примечание:

№ на схеме:12

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:13

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M12x160

Каталожный номер:Q150B12160

Комплект:1

Примечание:
