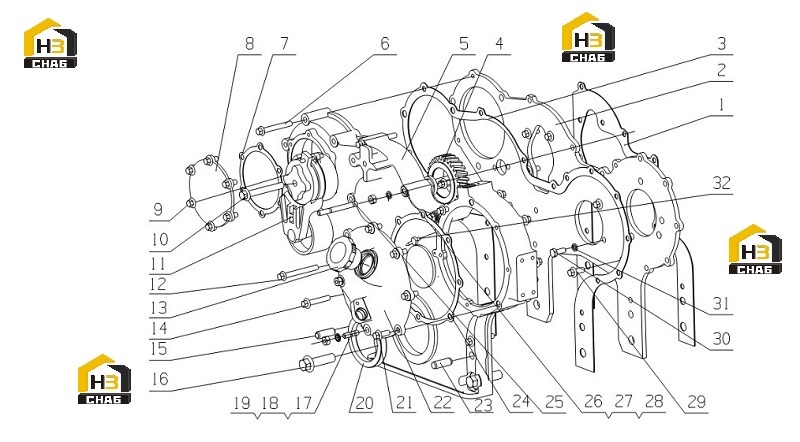

Картер коробки передач l37la-1002200

← Блок цилиндров в сборе l37la-1002000 Головка блока цилиндров в сборе l30ka-1003000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:timing gear housing gasket

Каталожный номер:L3001-1002032

Комплект:1

Примечание:EWP

№ на схеме:2

Наименование:timing gear housing plate

Каталожный номер:L3100-1002203C

Комплект:1

Примечание:

№ на схеме:3

Наименование:time gear housing cover gasket

Каталожный номер:L3100-1002204

Комплект:1

Примечание:EWP

№ на схеме:4

Наименование:Idler gear parts,air compressor

Каталожный номер:L3000-1002040

Комплект:1

Примечание:

№ на схеме:5

Наименование:gear housing

Каталожный номер:L3100-1002201E

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x60

Каталожный номер:Q1840860

Комплект:2

Примечание:

№ на схеме:7

Наименование:Spacer for front plate of air compressor

Каталожный номер:L3000-1002038

Комплект:1

Примечание:EWP

№ на схеме:8

Наименование:air compressor plate

Каталожный номер:L3000-1002037

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:6

Примечание:

№ на схеме:10

Наименование:Tensioner assy.

Каталожный номер:A3200-1002045A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x75

Каталожный номер:Q1841075TF2

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tension pulley

Каталожный номер:G0100-1002401

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M8x70

Каталожный номер:Q1840870

Комплект:3

Примечание:

№ на схеме:13

Наименование:Oil fill cap assy.

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8x45

Каталожный номер:Q1840845

Комплект:2

Примечание:

№ на схеме:15

Наименование:spring straight pin12x35

Каталожный номер:Q5281235

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M14x50

Каталожный номер:Q1841450

Комплект:2

Примечание:

№ на схеме:17

Наименование:stub M8x16

Каталожный номер:Q1200816

Комплект:2

Примечание:

№ на схеме:18

Наименование:Seal washer8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:20

Наименование:Oil seal 70x90

Каталожный номер:YC209-070090FR

Комплект:1

Примечание:EWP

№ на схеме:21

Наименование:Bolt M8x20

Каталожный номер:Q1840820

Комплект:14

Примечание:

№ на схеме:22

Наименование:Fuel injection pump gear cover plate

Каталожный номер:L37LA-1002205B

Комплект:1

Примечание:

№ на схеме:23

Наименование:straight pin 12x35

Каталожный номер:YC24-1235

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fuel injection pump gear cover gasket

Каталожный номер:L3100-1002206A

Комплект:1

Примечание:EWP

№ на схеме:25

Наименование:stub M8x70

Каталожный номер:Q1200870

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:2

Примечание:

№ на схеме:27

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M8x20

Каталожный номер:Q1840820TF2

Комплект:5

Примечание:

№ на схеме:30

Наименование:Bolt M8x20

Каталожный номер:Q150B0820TF2

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:32

Наименование:TDC pointer

Каталожный номер:D30-1002037

Комплект:1

Примечание:
