Блок цилиндров в сборе l37la-1002000

← Система управления в сборе l4198-3823000 Картер коробки передач l37la-1002200 →

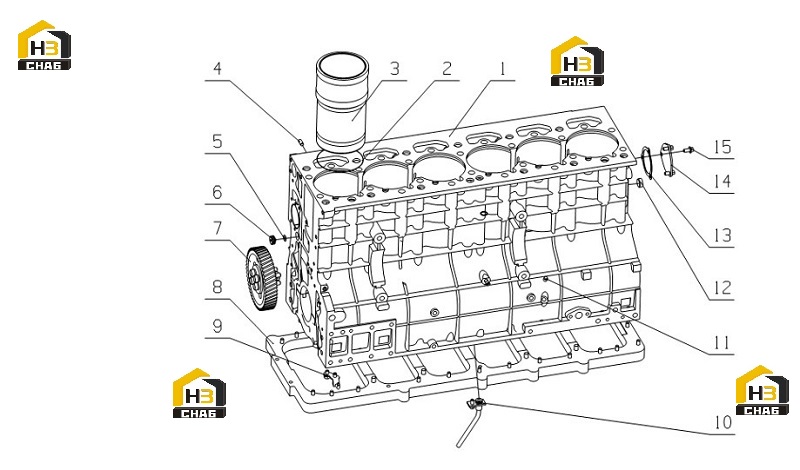

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder bock parts

Каталожный номер:L3100-1002010

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder liner o-ring

Каталожный номер:L3000-1002063

Комплект:6

Примечание:EWP

№ на схеме:3

Наименование:Cylinder liner

Каталожный номер:L3000-1002106B

Комплект:6

Примечание:EWP

№ на схеме:4

Наименование:pin 8x20

Каталожный номер:YC24-0820

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-ring 2.65x16

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:EWP

№ на схеме:6

Наименование:Main oil gallery seal plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:7

Наименование:Timing idle gear assembly

Каталожный номер:L3000-1002050

Комплект:1

Примечание:

№ на схеме:8

Наименование:Block strengthen plate assy.

Каталожный номер:L3000-1002200

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil jet assembly

Каталожный номер:L3000-1002160C

Комплект:6

Примечание:

№ на схеме:10

Наименование:Oil return parts

Каталожный номер:L3000-1002100A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Aluminum block Φ10x10

Каталожный номер:6105Q-1002022

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear main oil galley plug

Каталожный номер:6105Q-1002069

Комплект:1

Примечание:

№ на схеме:13

Наименование:Camshaft end cover gasket

Каталожный номер:A3100-1002103

Комплект:1

Примечание:

№ на схеме:14

Наименование:Camshaft end cover

Каталожный номер:A3100-1002102

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x16

Каталожный номер:Q1840816

Комплект:3

Примечание:
