Устройство вентиляции картера j3c00-1014000/04

← Радиатор масляный j53aa-1013000/17 Фильтр газовый низкого давления в сборе j3fsa-1107000/02 →

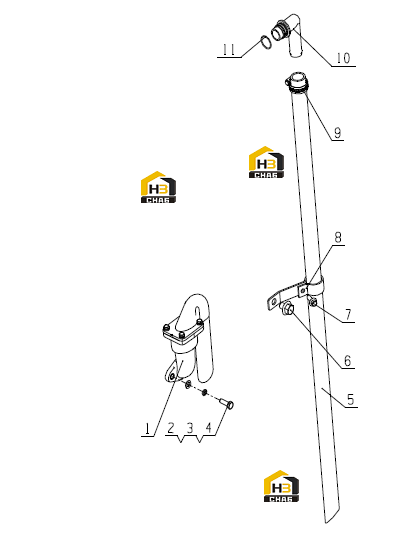

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Breather assembly

Каталожный номер:6105Q-1014010A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:3

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:4

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ventilation pipe

Каталожный номер:J3C00-1014003

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12X16

Каталожный номер:Q1841216

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:1

Примечание:

№ на схеме:8

Наименование:Clip weldment (II)

Каталожный номер:430-1003140

Комплект:1

Примечание:

№ на схеме:9

Наименование:Loop 32

Каталожный номер:Q67632

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:Ventilation pipe

Каталожный номер:M2A00-1003244

Комплект:1

Примечание:

№ на схеме:9.2

Наименование:O-ring 1.8X25

Каталожный номер:YC208-A02500F

Комплект:2

Примечание:
