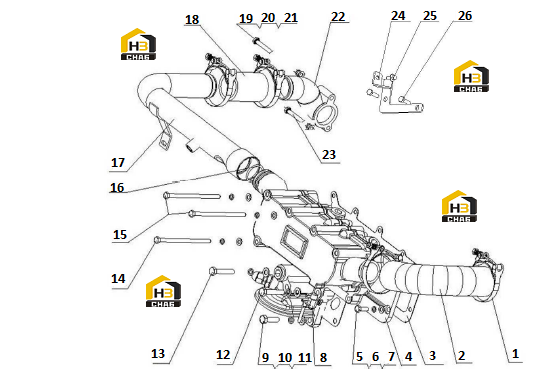

Радиатор масляный j53aa-1013000/17

← Фильтр масляный в сборе b3000-1012000/06 Устройство вентиляции картера j3c00-1014000/04 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Loop hoop 61

Каталожный номер:Q/YC147.1-61

Комплект:4

Примечание:EWP

№ на схеме:2

Наименование:Hose

Каталожный номер:J1000-1013002A

Комплект:1

Примечание:EWP

№ на схеме:3

Наименование:Gasket

Каталожный номер:B3100-1013106B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil cooler

Каталожный номер:J4A00-1013100

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:2

Примечание:

№ на схеме:6

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:9

Примечание:EWP

№ на схеме:7

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:9

Примечание:EWP

№ на схеме:8

Наименование:Water drain cock

Каталожный номер:231-1305000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:3

Примечание:

№ на схеме:10

Наименование:Lock Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:EWP

№ на схеме:11

Наименование:Lock Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:EWP

№ на схеме:12

Наименование:Bolt M10X50

Каталожный номер:Q150B1050

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8X45

Каталожный номер:Q150B0845

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8X135

Каталожный номер:Q150B08135

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bolt M8X140

Каталожный номер:Q150B08140

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring 3.55X40

Каталожный номер:YC208-C04000S

Комплект:2

Примечание:EWP

№ на схеме:17

Наименование:Water outlet pipe weld

Каталожный номер:J5300-1013040B

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:3430-1013017C

Комплект:1

Примечание:EWP

№ на схеме:19

Наименование:Bolt M8X55

Каталожный номер:Q150B0855

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:EWP

№ на схеме:21

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:EWP

№ на схеме:22

Наименование:Cylinder block water inlet pipe joint

Каталожный номер:3430-1013011

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M8X45

Каталожный номер:Q150B0845

Комплект:1

Примечание:

№ на схеме:24

Наименование:Support plate

Каталожный номер:B3100-1013045

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:2

Примечание:
