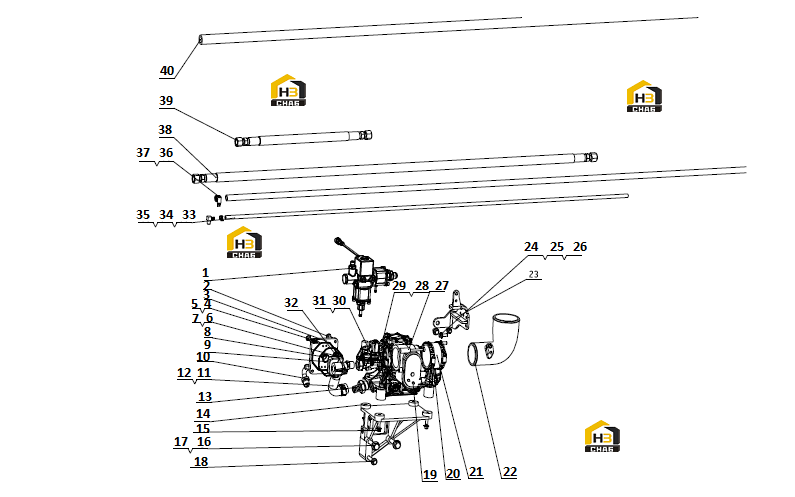

Устройство подачи газа в сборе j3esd-1113000/02

← Фильтр газовый низкого давления в сборе j3fsa-1107000/02 Турбокомпрессор j3csa-1118000/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:High-pressure decompressor

Каталожный номер:J4T00-1113240-P64

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X25

Каталожный номер:Q1840825

Комплект:4

Примечание:

№ на схеме:3

Наименование:Mixer connecting joint

Каталожный номер:J4S00-1113553

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt 2X6

Каталожный номер:YC5-0206

Комплект:2

Примечание:

№ на схеме:5

Наименование:Mixer label

Каталожный номер:J3C00-1113571

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 4

Каталожный номер:Q40304

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M4X12

Каталожный номер:Q2140412

Комплект:4

Примечание:

№ на схеме:8

Наименование:Seal ring II

Каталожный номер:J4R00-1113547A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Seal ring I

Каталожный номер:J4R00-1113546

Комплект:1

Примечание:

№ на схеме:10

Наименование:Air outtake pipe

Каталожный номер:G6600-1113C60

Комплект:2

Примечание:

№ на схеме:11

Наименование:Mixer connecting pipe I

Каталожный номер:J4S00-1113551A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Loop hoop 32

Каталожный номер:Q67632

Комплект:3

Примечание:

№ на схеме:13

Наименование:Air outtake joint

Каталожный номер:J4R00-1113F02

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:J4S00-1113F03

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8X25

Каталожный номер:Q1840825TF2

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M12X65

Каталожный номер:Q150B1265TF2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 12

Каталожный номер:Q40312

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10X65

Каталожный номер:Q1841065

Комплект:1

Примечание:

№ на схеме:19

Наименование:Electronic air throttle

Каталожный номер:J5700-1113070

Комплект:1

Примечание:

№ на схеме:20

Наименование:Loop hoop 83

Каталожный номер:Q67683

Комплект:2

Примечание:

№ на схеме:21

Наименование:Throttle connecting pipe

Каталожный номер:J4R00-1113642

Комплект:1

Примечание:

№ на схеме:22

Наименование:Air inlet connecting pipe, air throttle

Каталожный номер:J4S00-1113601

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clip

Каталожный номер:J4S00-1113650

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8X20

Каталожный номер:Q1840820

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M10X16

Каталожный номер:Q1841016

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M6X50

Каталожный номер:Q218B0650TF2

Комплект:4

Примечание:

№ на схеме:28

Наименование:CFV valve

Каталожный номер:J4R00-1113F40C

Комплект:1

Примечание:

№ на схеме:29

Наименование:throttle gasket

Каталожный номер:J4H00-1113641

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M6X12

Каталожный номер:Q218B0612

Комплект:4

Примечание:

№ на схеме:31

Наименование:Low pressure fuel cut-off valve parts

Каталожный номер:J4R00-1113301D

Комплект:1

Примечание:

№ на схеме:32

Наименование:Air outtake pipe

Каталожный номер:G6600-1113C61

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:Mixer inner

Каталожный номер:J4R00-1113545B

Комплект:1

Примечание:No charts

№ на схеме:33

Наименование:Pressure regulator pressure compensation joint

Каталожный номер:G3900-1113031

Комплект:1

Примечание:

№ на схеме:34

Наименование:Loop hoop 11

Каталожный номер:Q673B11

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose

Каталожный номер:G5900-1008019

Комплект:1

Примечание:

№ на схеме:36

Наименование:Loop hoop 16

Каталожный номер:Q67616

Комплект:4

Примечание:

№ на схеме:37

Наименование:Water warmer pipe

Каталожный номер:M2BD1-1113282

Комплект:2

Примечание:

№ на схеме:38

Наименование:Connecting pipe

Каталожный номер:G2C00-1113302A

Комплект:1

Примечание:

№ на схеме:39

Наименование:Fuel pipe

Каталожный номер:J3FSA-1113762

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connecting pipe

Каталожный номер:G6800-1113302

Комплект:1

Примечание:
