Турбокомпрессор j3csa-1118000/01

← Устройство подачи газа в сборе j3esd-1113000/02 Катализатор ct-gc06rsbn5-0036/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

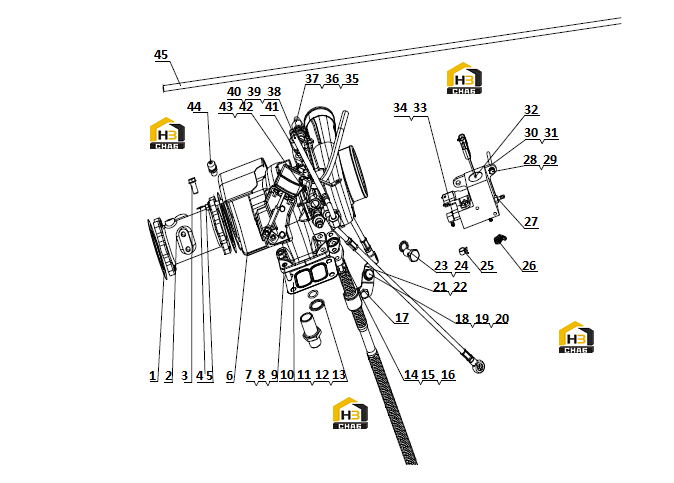

№ на схеме:1

Наименование:Gasket

Каталожный номер:475D-1008026A

Комплект:2

Примечание:MW EWP

№ на схеме:2

Наименование:Turbine rear exhaust connecting pipe

Каталожный номер:J3FQA-1118502

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X1

Каталожный номер:Q/YC901-1C1010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10

Каталожный номер:Q/YC901-3C10

Комплект:2

Примечание:EWP

№ на схеме:5

Наименование:Bolt M8X30

Каталожный номер:Q1840830TF2

Комплект:6

Примечание:

№ на схеме:6

Наименование:Turbine thermal isolating sleeve

Каталожный номер:J3C00-1118503

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:K6000-1008206

Комплект:4

Примечание:

№ на схеме:8

Наименование:Stud

Каталожный номер:150-1118001

Комплект:4

Примечание:

№ на схеме:9

Наименование:Turbocharger

Каталожный номер:J3C00-1118100-135-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:Turbocharger gasket

Каталожный номер:A1A00-1118002

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:Seal washer 24

Каталожный номер:Q/YC149-24

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 2.65X17

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:

№ на схеме:13

Наименование:Oil return connector

Каталожный номер:475D-1002071B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Turbocharger oil return gasket

Каталожный номер:M3600-1118301A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Turbocharger oil return

Каталожный номер:J3200-1118340D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X25

Каталожный номер:Q1840825TF2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Pipe clamp sub assembly

Каталожный номер:J3200-1118360A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M10X20

Каталожный номер:Q150B1020

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:J3611-1118304

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipe connecting bolt

Каталожный номер:6QA6-1307017

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal washer 14

Каталожный номер:Q/YC149-14

Комплект:4

Примечание:

№ на схеме:25

Наименование:Loop 11

Каталожный номер:Q673B11

Комплект:2

Примечание:

№ на схеме:26

Наименование:Loop 12

Каталожный номер:Q676B12

Комплект:4

Примечание:

№ на схеме:27

Наименование:Ventilation hose

Каталожный номер:G4200-1008013

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M6X65

Каталожный номер:Q150B0665

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:2

Примечание:EWP

№ на схеме:29.1

Наименование:Washer 6

Каталожный номер:Q40106

Комплект:2

Примечание:EWP

№ на схеме:29.2

Наименование:Nut M6

Каталожный номер:Q350B06

Комплект:2

Примечание:

№ на схеме:30

Наименование:Exhaust gas bypass control valve bracket

Каталожный номер:4R00-1118901

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:2

Примечание:

№ на схеме:32

Наименование:Exhaust gas bypass control valve bracket

Каталожный номер:J5700-1118080

Комплект:1

Примечание:

№ на схеме:33

Наименование:Exhaust gas bypass control valve connector

Каталожный номер:J5700-1118082B

Комплект:3

Примечание:

№ на схеме:33.1

Наименование:O-ring 1.8X9

Каталожный номер:YC208-A00900F

Комплект:3

Примечание:EWP

№ на схеме:34

Наименование:Pressure regulator pressure compensation joint

Каталожный номер:G3900-1113031

Комплект:1

Примечание:

№ на схеме:35

Наименование:Turbocharger water inlet & outlet connector

Каталожный номер:G4200-1118061B

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer 18

Каталожный номер:Q/YC901-3C18

Комплект:2

Примечание:

№ на схеме:37

Наименование:Turbocharger water outlet pipe

Каталожный номер:J5400-1118007A

Комплект:1

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:G3D00-1118201

Комплект:1

Примечание:EWP

№ на схеме:39

Наименование:Turbocharger oil inlet connector

Каталожный номер:475D-1118211A

Комплект:1

Примечание:

№ на схеме:40

Наименование:Oil inlet Hose

Каталожный номер:B4000-1118250A

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pipe clamp sub assembly

Каталожный номер:B4000-1118023

Комплект:1

Примечание:

№ на схеме:42

Наименование:Turbocharger water inlet & outlet connector

Каталожный номер:G4200-1118061B

Комплект:1

Примечание:

№ на схеме:43

Наименование:Turbocharger water inlet pipe

Каталожный номер:J5400-1118006B

Комплект:1

Примечание:

№ на схеме:44

Наименование:Oil inlet joint, turbocharger

Каталожный номер:L3000-1118031

Комплект:1

Примечание:

№ на схеме:45

Наименование:Anti-surge valve ventilation hose

Каталожный номер:G5900-1008019A

Комплект:3

Примечание:
