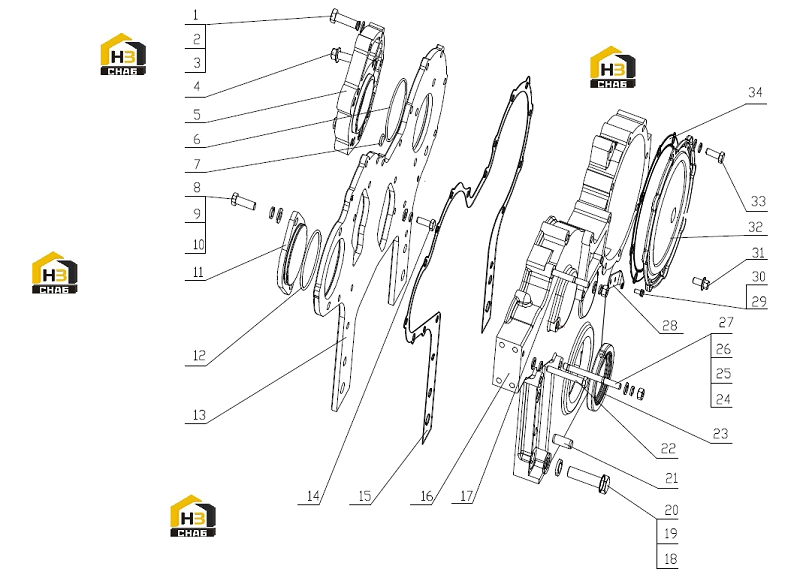

Детали зубчатой камеры

← Блок цилиндров в сборе Головка и крышка головки блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock Washer 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:2

Наименование:Lock Washer 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M12X30

Каталожный номер:Q/YC1821230

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt M10X25

Каталожный номер:Q1841025TF2

Комплект:4

Примечание:

№ на схеме:5

Наименование:Air compressor supporting board

Каталожный номер:330-1002037C

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:YC208-B08000F

Комплект:1

Примечание:2.65X80

№ на схеме:7

Наименование:O-ring

Каталожный номер:YC208-B01600F

Комплект:2

Примечание:2.65x16

№ на схеме:8

Наименование:Bolt

Каталожный номер:Q/YC1821030

Комплект:2

Примечание:M10X30

№ на схеме:9

Наименование:Washer

Каталожный номер:Q40110

Комплект:2

Примечание:10

№ на схеме:10

Наименование:Washer

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:11

Наименование:Steering pump cover plate

Каталожный номер:330-1002042A

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:YC208-P07500F

Комплект:1

Примечание:3X75

№ на схеме:13

Наименование:Timing gear housing front cover plate

Каталожный номер:330-1002033C

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:Q150B0822

Комплект:6

Примечание:M8X22

№ на схеме:15

Наименование:Timing gear housing cover gasket

Каталожный номер:330-1002034A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Timing gear housing

Каталожный номер:3430-1002031

Комплект:1

Примечание:

№ на схеме:17

Наименование:Stud

Каталожный номер:Q1200860

Комплект:1

Примечание:M8X60

№ на схеме:18

Наименование:Bolt

Каталожный номер:Q150B1460

Комплект:2

Примечание:M14X60

№ на схеме:19

Наименование:Washer 14

Каталожный номер:Q40314

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 14

Каталожный номер:Q40114

Комплект:2

Примечание:

№ на схеме:21

Наименование:Cylindrical pin

Каталожный номер:YC24-B1230

Комплект:2

Примечание:12X30

№ на схеме:22

Наименование:Bolt M8X60

Каталожный номер:Q150B0860

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil seal

Каталожный номер:YC209-C065090PR

Комплект:1

Примечание:M65X90

№ на схеме:24

Наименование:Stud

Каталожный номер:Q1200885

Комплект:3

Примечание:M8X85

№ на схеме:25

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:26

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:22

Примечание:

№ на схеме:27

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:25

Примечание:

№ на схеме:28

Наименование:TDC pointer

Каталожный номер:6105Q-1002039

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:Q150B0510

Комплект:2

Примечание:M5X10

№ на схеме:30

Наименование:Washer 5

Каталожный номер:Q40305

Комплект:2

Примечание:

№ на схеме:31

Наименование:Bolt M8X16

Каталожный номер:Q150B0816

Комплект:2

Примечание:

№ на схеме:32

Наименование:Fuel injection pump gear cover

Каталожный номер:630-1002035A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:Q150B0822

Комплект:6

Примечание:M8X22

№ на схеме:34

Наименование:Fuel injection pump gear cover gasket

Каталожный номер:J3200-1002036B

Комплект:1

Примечание:
