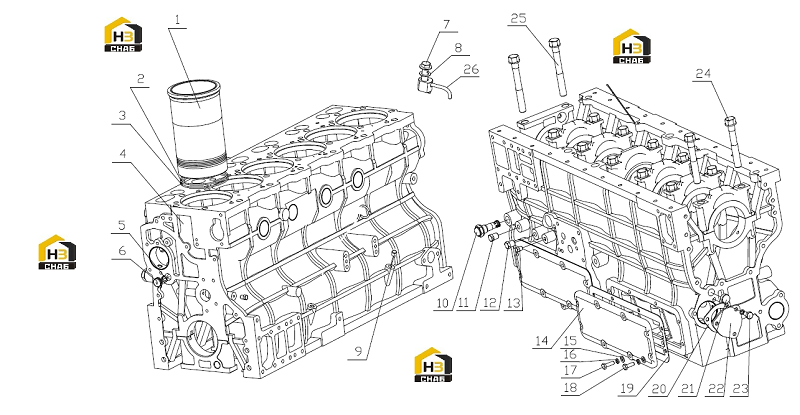

Блок цилиндров в сборе

← Крепление двигателя Детали зубчатой камеры →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:J3330-1002064A

Комплект:6

Примечание:

№ на схеме:2

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063

Комплект:6

Примечание:

№ на схеме:3

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063B

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cylinder block subassembly

Каталожный номер:430-1002015B*

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder block

Каталожный номер:430-1002015B

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:2.65X16

№ на схеме:6

Наименование:Main oil passage sealing plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hollow bolt for oil

Каталожный номер:G0100-1002162A

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:430-1002163

Комплект:6

Примечание:

№ на схеме:9

Наименование:Aluminum blockage

Каталожный номер:6105Q-1002022

Комплект:1

Примечание:10X10

№ на схеме:10

Наименование:Pressure regulator assembly

Каталожный номер:430-1002150

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw plug

Каталожный номер:Q618B02

Комплект:2

Примечание:NPT1/4

№ на схеме:12

Наименование:Screw plug

Каталожный номер:Q618B01

Комплект:2

Примечание:NPT1/8

№ на схеме:13

Наименование:Screw plug

Каталожный номер:Q618B03

Комплект:1

Примечание:NPT3/8

№ на схеме:14

Наименование:Tappet housing cover

Каталожный номер:475-1002065

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:16

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:19

Примечание:

№ на схеме:17

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:18

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:8

Примечание:

№ на схеме:19

Наименование:Tappet housing gasket

Каталожный номер:J3200-1002066

Комплект:2

Примечание:

№ на схеме:20

Наименование:Crankshaft end cover washer

Каталожный номер:J3200-1002062

Комплект:1

Примечание:

№ на схеме:21

Наименование:Rear main oil galley plug

Каталожный номер:6105Q-1002069

Комплект:1

Примечание:

№ на схеме:22

Наименование:Camshaft end cover

Каталожный номер:630-1002061

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:Q150B0816

Комплект:3

Примечание:M8X16

№ на схеме:24

Наименование:Main bearing bolt

Каталожный номер:330-1002021A

Комплект:12

Примечание:

№ на схеме:25

Наименование:Front main bearing cover bolt

Каталожный номер:330-1002018A

Комплект:2

Примечание:

№ на схеме:26

Наименование:Nozzle welded part

Каталожный номер:430-1002170F

Комплект:6

Примечание:
