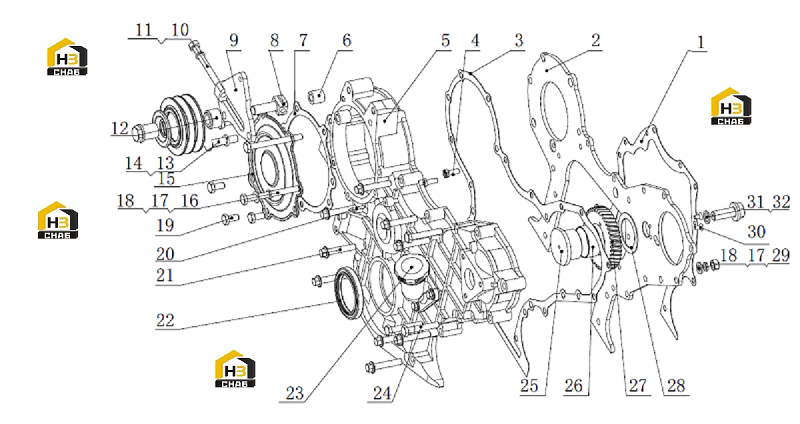

Детали корпуса зубчатого колеса

← Блок цилиндров в сборе Головка и крышка головки блока цилиндров в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear housing cover plate

Каталожный номер:G4700-1002034

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear housing cover plate

Каталожный номер:231-1002033

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear housing washer

Каталожный номер:231-1002032

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:45965-S36

Комплект:4

Примечание:

№ на схеме:5

Наименование:Gear housing

Каталожный номер:G6000-1002031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Titensioner plate

Каталожный номер:294-1002053

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fuel injection gear cover washer

Каталожный номер:231-1002036A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fixed mandrel

Каталожный номер:186-1002121

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket weldment

Каталожный номер:233-1002051A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Adjusting bolt

Каталожный номер:186-1002056A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:Q40310

Комплект:10

Примечание:

№ на схеме:12

Наименование:Tension pulley gear parts

Каталожный номер:186-1002120

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:Q40312

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:Q150B1250TF2

Комплект:2

Примечание:

№ на схеме:15

Наименование:Fuel injection gear cover

Каталожный номер:231-1002035

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:Q150B10100

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:Q40310

Комплект:10

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:Q40110

Комплект:13

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:Q150B1020

Комплект:5

Примечание:

№ на схеме:20

Наименование:TDC pointer

Каталожный номер:231-1002037

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:150-1002222

Комплект:9

Примечание:

№ на схеме:22

Наименование:crankshaft front oil seal

Каталожный номер:150-1002038

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil filler

Каталожный номер:237E-1002120A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:Q150B1060

Комплект:3

Примечание:

№ на схеме:25

Наименование:Air compressor pump idler gear seat

Каталожный номер:231-1002084A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Idler gear bushing

Каталожный номер:231-1002083

Комплект:1

Примечание:

№ на схеме:27

Наименование:Air compressor pump idle gear

Каталожный номер:231-1002082

Комплект:1

Примечание:

№ на схеме:28

Наименование:Idler friction plate

Каталожный номер:231-1002087

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:Q340B10

Комплект:3

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:Q2540612

Комплект:2

Примечание:

№ на схеме:31

Наименование:Seal ring

Каталожный номер:Q/YC149-16

Комплект:16

Примечание:

№ на схеме:32

Наименование:Idler gear seat bolt

Каталожный номер:231-1002085A

Комплект:1

Примечание:
