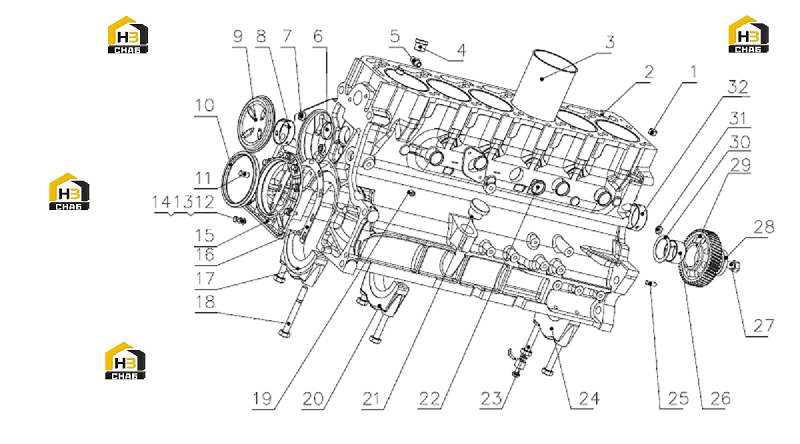

Блок цилиндров в сборе

← Приборы и датчики Детали корпуса зубчатого колеса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Locating sleeve

Каталожный номер:150-1002011

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder block

Каталожный номер:G5800-1002114

Комплект:1

Примечание:

№ на схеме:3

Наименование:Steel cylinder liner

Каталожный номер:G0100-1002026BV1

Комплект:6

Примечание:

№ на схеме:3

Наименование:Cylinder parts

Каталожный номер:G5800-1002114S2*-P2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder liner

Каталожный номер:G0100-1002026B

Комплект:6

Примечание:

№ на схеме:4

Наименование:Screw plug

Каталожный номер:Q618B06

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil pressure sensor connector

Каталожный номер:150-1002072

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bowl-type plug

Каталожный номер:150-1002021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Main oil galley screw plug

Каталожный номер:150-1002022

Комплект:2

Примечание:

№ на схеме:8

Наименование:Camshaft bushing group(I\II)

Каталожный номер:150-1002012A*

Комплект:1

Примечание:

№ на схеме:8

Наименование:Camshaft bushing I

Каталожный номер:150-1002012A

Комплект:6

Примечание:

№ на схеме:9

Наименование:Camshaft end cover

Каталожный номер:150-1002073

Комплект:1

Примечание:

№ на схеме:10

Наименование:Crankshaft rear oil seal

Каталожный номер:150-1002062

Комплект:1

Примечание:

№ на схеме:11

Наименование:Dowel pin

Каталожный номер:150-1002016

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:Q40108

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:150-1002064

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:304682 S36

Комплект:8

Примечание:

№ на схеме:15

Наименование:Camshaft rear oil seat

Каталожный номер:150-1002061A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rear oil seal gasket

Каталожный номер:150-1002063A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Main shaft cap(rear)

Каталожный номер:150-1002014

Комплект:1

Примечание:

№ на схеме:18

Наименование:Main shaft bolt

Каталожный номер:150-1002017A

Комплект:14

Примечание:

№ на схеме:19

Наименование:Screw plug

Каталожный номер:Q61902

Комплект:2

Примечание:

№ на схеме:20

Наименование:Thrust main shaft cover

Каталожный номер:150-1002023

Комплект:1

Примечание:

№ на схеме:21

Наименование:Dipstick seat hole plug

Каталожный номер:232-1002111

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bowl-type plug

Каталожный номер:150-1002019

Комплект:5

Примечание:

№ на схеме:23

Наименование:Cylindrical pin

Каталожный номер:YC24-B0512

Комплект:6

Примечание:5X12

№ на схеме:23

Наименование:Hollow oil bolt

Каталожный номер:G0100-1002162A

Комплект:6

Примечание:

№ на схеме:23

Наименование:Nozzle weldment

Каталожный номер:G0100-1002170

Комплект:6

Примечание:

№ на схеме:23

Наименование:Nozzle assembly

Каталожный номер:G0100-1002160

Комплект:6

Примечание:

№ на схеме:24

Наименование:Main bearing cover

Каталожный номер:150-1002024

Комплект:5

Примечание:

№ на схеме:25

Наименование:Dowel pin

Каталожный номер:150-1002025

Комплект:2

Примечание:

№ на схеме:26

Наименование:Idler gear bushing

Каталожный номер:G6000-1002043A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Idler gear shaft bolt

Каталожный номер:G6000-1002044A

Комплект:1

Примечание:

№ на схеме:28

Наименование:Idler gear shaft

Каталожный номер:G6000-1002042

Комплект:1

Примечание:

№ на схеме:29

Наименование:Idler gear

Каталожный номер:G6000-1002041A

Комплект:1

Примечание:

№ на схеме:30

Наименование:Idler gear friction plate

Каталожный номер:150-1002045

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bowl-type plug

Каталожный номер:150-1002013

Комплект:1

Примечание:

№ на схеме:32

Наименование:Camshaft bushing II

Каталожный номер:150-1002028

Комплект:1

Примечание:
