Узел вентиляции картера b8303-1014000.03

← Радиатор масляный b8303-1013000.10 Система подачи топлива b9lf0-1104000.02 →

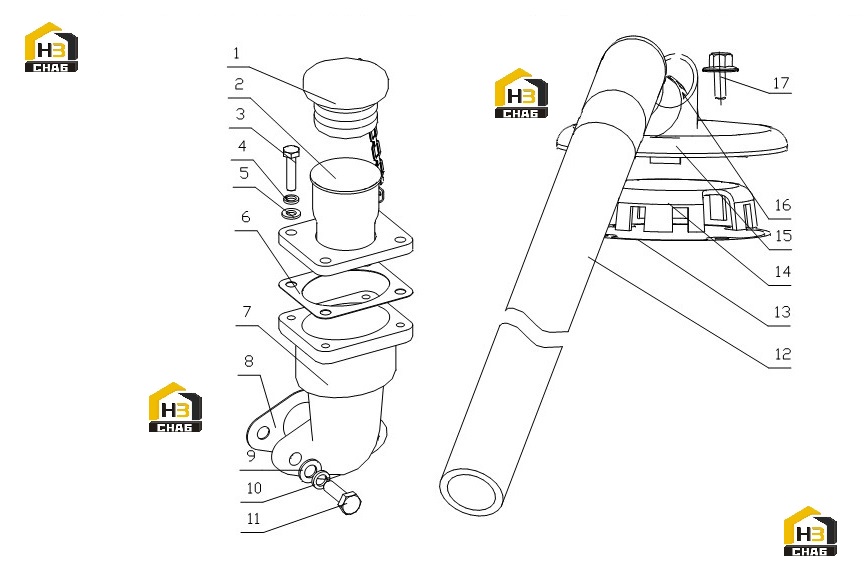

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil filler cover subassembly

Каталожный номер:630-1003100A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil filler seat weldment

Каталожный номер:311-1014210

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M6X25

Каталожный номер:Q150B0625

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 6

Каталожный номер:Q40106

Комплект:4

Примечание:

№ на схеме:6

Наименование:Gasket

Каталожный номер:6105Q-1014012

Комплект:1

Примечание:

№ на схеме:7

Наименование:Breather case block

Каталожный номер:6105Q-1014013

Комплект:1

Примечание:

№ на схеме:8

Наименование:Breather gasket

Каталожный номер:6105Q-1014001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ventilation hose

Каталожный номер:B4000-1003048A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Upper breather gasket

Каталожный номер:A30-1003044

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flow guiding cover

Каталожный номер:A30-1003046

Комплект:1

Примечание:

№ на схеме:15

Наименование:Upper breather welded part

Каталожный номер:B4000-1003040

Комплект:1

Примечание:

№ на схеме:16

Наименование:Loop hoop 38

Каталожный номер:Q67638

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:4

Примечание:
