Радиатор масляный b8303-1013000.10

Радиатор масляный b8303-1013000.10

← Фильтр масляный в сборе b8302-1012000.04 Узел вентиляции картера b8303-1014000.03 →

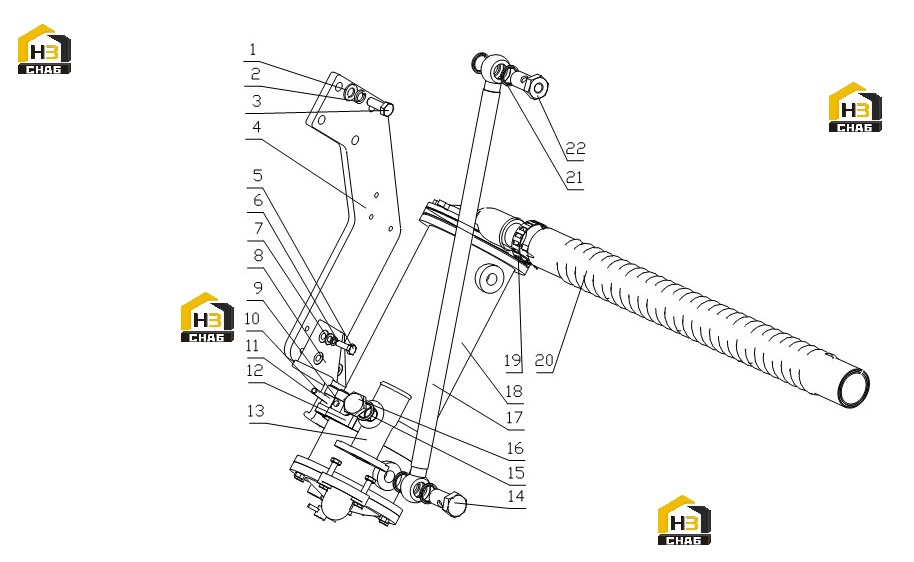

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Lock Washer 12
Каталожный номер:Q40312
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Lock Washer 12
Каталожный номер:Q40112
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M12X30
Каталожный номер:Q150B1230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Supporting board
Каталожный номер:B8303-1013071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8X25
Каталожный номер:Q150B0825
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 8
Каталожный номер:Q40308
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer 8
Каталожный номер:Q40108
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Oil cooler bracket
Каталожный номер:640-1013004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Tightening shaft
Каталожный номер:6Ca-1013005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:640-1013006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Tightening pin
Каталожный номер:6Ca-1013004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Tightening belt
Каталожный номер:6Ca-1013001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Water pipe joint
Каталожный номер:640-1013002A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hinge bolt
Каталожный номер:644-1013003
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Compound seal washer 20
Каталожный номер:Q/YC149-20
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw plug M20X1.5
Каталожный номер:Q/YC198-20
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Oil outlet pipe part
Каталожный номер:640-1013200
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Oil cooler
Каталожный номер:B8303-1013100A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Loop hoop 57
Каталожный номер:Q67657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Water delivery corrugated hose
Каталожный номер:411-1013003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Compound seal washer 22
Каталожный номер:Q/YC149-22
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Connecting pipe bolt
Каталожный номер:393-1013001
Комплект:1
Примечание:
