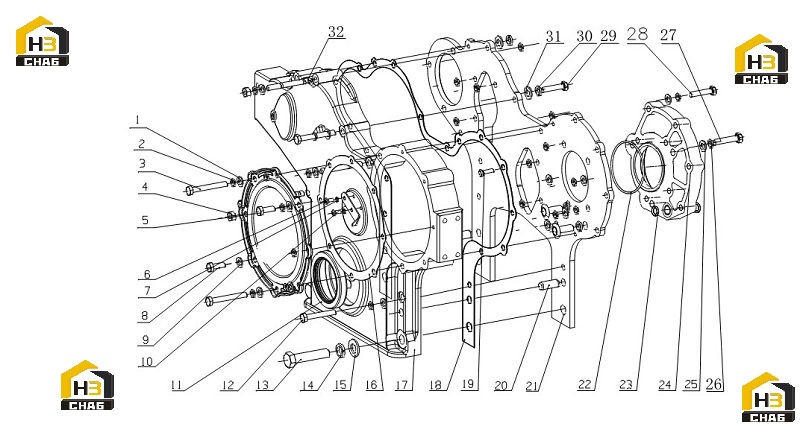

Картер коробки передач b8401-1002200.20

← Блок цилиндров в сборе b7737-1002000.08 Головка блока цилиндров в сборе b8303-1003000.02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:22

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:26

Примечание:

№ на схеме:3

Наименование:Bolt M8 X 60

Каталожный номер:Q150B0860

Комплект:3

Примечание:

№ на схеме:4

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:3

Примечание:

№ на схеме:5

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:7

Примечание:

№ на схеме:6

Наименование:Screw M5 X 10

Каталожный номер:Q2140510

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 5

Каталожный номер:Q40305

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:2

Примечание:

№ на схеме:9

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:

№ на схеме:10

Наименование:TDC pointer

Каталожный номер:6105Q-1002039

Комплект:1

Примечание:

№ на схеме:11

Наименование:Oil seal 65X90

Каталожный номер:YC209-C065090PR

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:Oil seal 65X90

Каталожный номер:YC209-065090FR

Комплект:1

Примечание:EWP

№ на схеме:12

Наименование:Oil seal M8X55

Каталожный номер:Q150B0855

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M14X55

Каталожный номер:Q150B1455TF2

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 14

Каталожный номер:Q40314

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 14

Каталожный номер:Q40114

Комплект:2

Примечание:

№ на схеме:16

Наименование:Injection pump gear cover gasket

Каталожный номер:J3200-1002036B

Комплект:1

Примечание:EWP

№ на схеме:17

Наименование:Timing gear house

Каталожный номер:330-1002031A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Timing gear house cover gasket

Каталожный номер:330-1002034A

Комплект:1

Примечание:EWP

№ на схеме:19

Наименование:Bolt M8X22

Каталожный номер:Q150B0822TF2

Комплект:6

Примечание:

№ на схеме:20

Наименование:Straight pin 12X30

Каталожный номер:YC24-B1230

Комплект:2

Примечание:

№ на схеме:21

Наименование:Timing gear house front cover plate

Каталожный номер:330-1002203

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 2.65 X 80

Каталожный номер:YC208-B08000F

Комплект:1

Примечание:EWP

№ на схеме:23

Наименование:O-ring 2.65X16

Каталожный номер:YC208-B01600F

Комплект:2

Примечание:EWP

№ на схеме:24

Наименование:Air compressor supporting plate

Каталожный номер:330-1002037C

Комплект:1

Примечание:

№ на схеме:25

Наименование:Lock Washer 12

Каталожный номер:Q40112

Комплект:3

Примечание:

№ на схеме:26

Наименование:Lock Washer 12

Каталожный номер:Q40312

Комплект:3

Примечание:

№ на схеме:27

Наименование:Bolt M10X30

Каталожный номер:Q/YC1821030TF2

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt M8X45

Каталожный номер:Q150B0845

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:32

Наименование:Stud M8 X 60

Каталожный номер:Q1200860

Комплект:2

Примечание:
