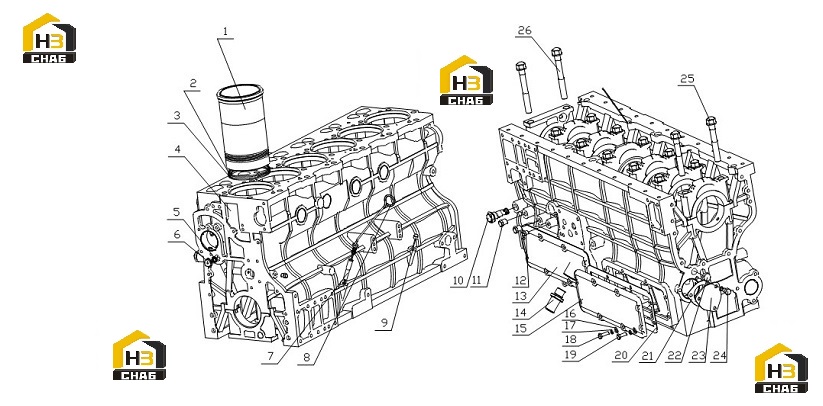

Блок цилиндров в сборе b7737-1002000.08

← Датчик давления масла b8303-3800000.01 Картер коробки передач b8401-1002200.20 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:330-1002064B

Комплект:6

Примечание:EWP

№ на схеме:2

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063

Комплект:6

Примечание:EWP

№ на схеме:3

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063B

Комплект:6

Примечание:EWP

№ на схеме:4

Наименование:Cylinder block subassembly

Каталожный номер:330-1002114*

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cylinder block

Каталожный номер:330-1002114

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 2.65X16

Каталожный номер:YC208-B01600F

Комплект:1

Примечание:

№ на схеме:6

Наименование:Main oil passage sealing plug

Каталожный номер:6105Q-1002067

Комплект:1

Примечание:

№ на схеме:7

Наименование:Oil dipstick sleeve

Каталожный номер:6105Q-1002081 A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil dipstick part

Каталожный номер:630-1002090

Комплект:1

Примечание:

№ на схеме:9

Наименование:Aluminum blockage 10X10

Каталожный номер:6105Q-1002022

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pressure regulator assembly

Каталожный номер:330-1002150

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw plug NPT1/4

Каталожный номер:Q618B02

Комплект:2

Примечание:

№ на схеме:12

Наименование:Screw plug NPT1/8

Каталожный номер:Q618B01

Комплект:2

Примечание:

№ на схеме:13

Наименование:Front tappet housing cover plate

Каталожный номер:415-1002108A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil return joint

Каталожный номер:475D-1002071B

Комплект:1

Примечание:

№ на схеме:15

Наименование:Tappet housing cover

Каталожный номер:330-1002065D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:16

Примечание:

№ на схеме:17

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:19

Примечание:

№ на схеме:18

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:19

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:8

Примечание:

№ на схеме:20

Наименование:Tappet housing gasket

Каталожный номер:330-1002066C

Комплект:2

Примечание:

№ на схеме:21

Наименование:Crankshaft end cover washer

Каталожный номер:J3200-1002062

Комплект:1

Примечание:EWP

№ на схеме:22

Наименование:Rear main oil galley plug

Каталожный номер:6105Q-1002069

Комплект:1

Примечание:

№ на схеме:23

Наименование:Camshaft end cover

Каталожный номер:630-1002061

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M8X16

Каталожный номер:Q150B0816

Комплект:3

Примечание:

№ на схеме:25

Наименование:Main bearing bolt

Каталожный номер:330-1002021B

Комплект:12

Примечание:

№ на схеме:26

Наименование:Front main bearing cover bolt

Каталожный номер:330-1002018B

Комплект:2

Примечание:
