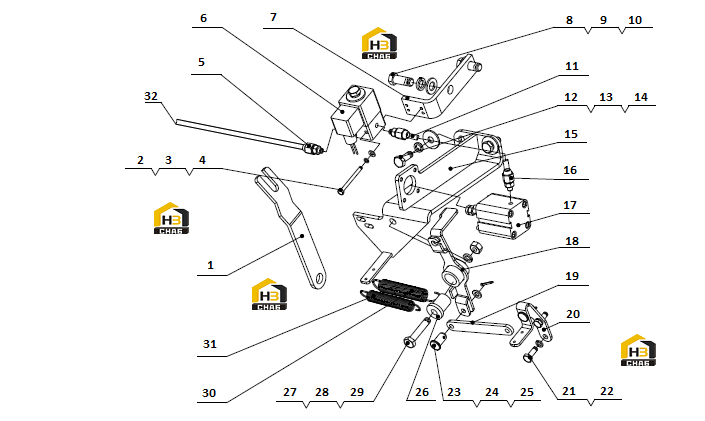

Узел топливного насоса высокого давления в сборе g02ca-1130000

← Насос топливный высокого давления g0800-1111000a Форсунка топливная g0400-1112000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Throttle stay bracket

Каталожный номер:G0209-1111013

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M4X40

Каталожный номер:Q150B0440TF2

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 4

Каталожный номер:Q40104

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 4

Каталожный номер:Q40304

Комплект:2

Примечание:

№ на схеме:5

Наименование:Small joint

Каталожный номер:E0212-1111134

Комплект:1

Примечание:

№ на схеме:6

Наименование:Wlectronic-magnet guide valve

Каталожный номер:E0212-1111131

Комплект:1

Примечание:

№ на схеме:7

Наименование:Wlectronic-magnet guide valve bracket

Каталожный номер:E0228-1111136

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10X30

Каталожный номер:Q150B1030

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:11

Наименование:Air pipe

Каталожный номер:G0206-1111137

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M8X20

Каталожный номер:Q150B0820TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:15

Наименование:Accelerator accessory bracket

Каталожный номер:G0209-1111210

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe joint

Каталожный номер:E0212-1111132

Комплект:4

Примечание:

№ на схеме:17

Наименование:Idler boost cylinder parts

Каталожный номер:E0212-1111110

Комплект:1

Примечание:

№ на схеме:18

Наименование:Conversion arm weldment

Каталожный номер:G0209-1111210A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connecting rod

Каталожный номер:G0209-1111018

Комплект:1

Примечание:

№ на схеме:20

Наименование:Throttle handle

Каталожный номер:G0209-1111014

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6X16

Каталожный номер:Q150B0616

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin shaft M6X18

Каталожный номер:Q5100618

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 6

Каталожный номер:Q40106

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin M2X16

Каталожный номер:Q50002016

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shaft housing

Каталожный номер:G0209-1111015

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8X40

Каталожный номер:Q150B0840

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pullback spring

Каталожный номер:6QA1-1119005

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pullback spring

Каталожный номер:160-1111015

Комплект:1

Примечание:

№ на схеме:32

Наименование:Air pipe

Каталожный номер:E0212-1111133

Комплект:1

Примечание:
