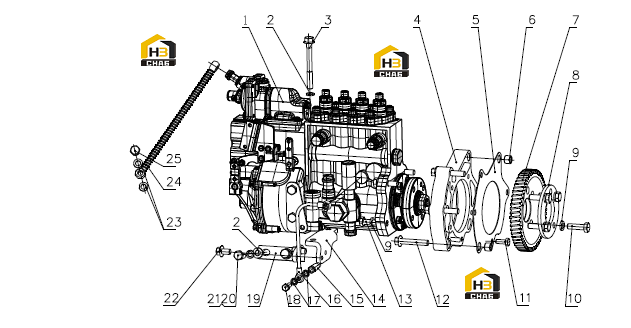

Насос топливный высокого давления g0800-1111000a

← Фильтр топливный g0803-1105000 Узел топливного насоса высокого давления в сборе g02ca-1130000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel injection pump

Каталожный номер:G0400-1111100-C27

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:Oil-line pump

Каталожный номер:B30-1111052-C27

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:Plunger piston

Каталожный номер:G0200-1111-21-C27

Комплект:4

Примечание:

№ на схеме:1.3

Наименование:Oil outlet valve

Каталожный номер:G0100-1111A-22-C27

Комплект:4

Примечание:

№ на схеме:1.4

Наименование:Fuel injection pump

Каталожный номер:G0400-1111100-493

Комплект:1

Примечание:

№ на схеме:1.5

Наименование:Oil-line pump

Каталожный номер:B30-1111052-179

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:Plunger piston

Каталожный номер:G0200-1111F-21-493

Комплект:4

Примечание:

№ на схеме:1.7

Наименование:Oil outlet valve

Каталожный номер:G0200-1111F-22-493

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M10X90

Каталожный номер:Q1821090

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connecting plate - fuel injector pump

Каталожный номер:150-1111061

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:150-1111062

Комплект:1

Примечание:

№ на схеме:6

Наименование:Positioning sleeve

Каталожный номер:150-1111066

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fuel injector pump gear

Каталожный номер:150-1111063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fuel injector pump timing adjusting plate

Каталожный номер:150-1111064

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:Q40510

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt M10X35

Каталожный номер:Q150B1035TF2

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X55

Каталожный номер:Q1841055

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bolt M10X40

Каталожный номер:Q150B1040

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:G0100-1111012D

Комплект:1

Примечание:

№ на схеме:15

Наименование:Joint seat

Каталожный номер:E0200-1111031E

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil pipe weldment

Каталожный номер:G0100-1111030A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal washer 8

Каталожный номер:Q/YC149-8

Комплект:2

Примечание:

№ на схеме:18

Наименование:Joint bolt

Каталожный номер:6105Q-1007073

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:G0100-11111011E

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10X20

Каталожный номер:Q150B1020

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M10X16

Каталожный номер:Q1841016

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer 10

Каталожный номер:Q/YC901-3C10

Комплект:2

Примечание:

№ на схеме:24

Наименование:Turbocharger compensator pipe

Каталожный номер:E0200-1111070

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M10X1

Каталожный номер:Q/YC901-1C1010

Комплект:1

Примечание:
