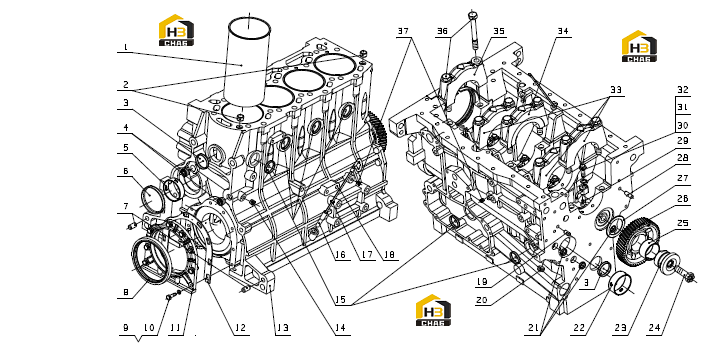

Комплектующие блока цилиндров g05la-1002000

← Крепление двигателя в сборе g0219-1001000 Детали корпуса редуктора g06ca-1002200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder sleeve

Каталожный номер:G0100-1002026B

Комплект:4

Примечание:

№ на схеме:2

Наименование:Positioning liner

Каталожный номер:150-1002011

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bowl-type spacer

Каталожный номер:150-1002021

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw plug NPT 1/2

Каталожный номер:Q61904

Комплект:2

Примечание:

№ на схеме:5

Наименование:Camshaft bushing

Каталожный номер:150-1002012A

Комплект:4

Примечание:

№ на схеме:6

Наименование:Camshaft end head

Каталожный номер:530-1002029

Комплект:1

Примечание:

№ на схеме:7

Наименование:Positioning pin

Каталожный номер:150-1002016

Комплект:2

Примечание:

№ на схеме:8

Наименование:Crankshaft rear oil seal

Каталожный номер:150-1002062

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:10

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:11

Наименование:Crankshaft rear oil seal seat

Каталожный номер:G0100-1002061A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear oil seat washer

Каталожный номер:150-1002063A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder block

Каталожный номер:G2000-1002015B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw plug NPT 1/4

Каталожный номер:Q61902

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bowl-type spacer

Каталожный номер:150-1002019

Комплект:6

Примечание:

№ на схеме:16

Наименование:Oil level indicator pipe shroud

Каталожный номер:530-1002081

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:6105Q-1002082

Комплект:1

Примечание:9X1.6

№ на схеме:18

Наименование:Oil level indicator weldment

Каталожный номер:B30-1002090

Комплект:1

Примечание:

№ на схеме:19

Наименование:Positioning pin

Каталожный номер:530-1002028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Main oil gallery screw plug

Каталожный номер:150-1002022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bowl-type spacer

Каталожный номер:150-1002013

Комплект:3

Примечание:

№ на схеме:22

Наименование:Camshaft bushing

Каталожный номер:150-1002028

Комплект:1

Примечание:

№ на схеме:23

Наименование:Idler gear shaft

Каталожный номер:150-1002042

Комплект:1

Примечание:

№ на схеме:24

Наименование:Idler gear shaft bolt

Каталожный номер:530-1002044A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Idler gear bushing

Каталожный номер:150-1002043A

Комплект:1

Примечание:

№ на схеме:26

Наименование:Idler gear

Каталожный номер:150-1002041A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Idler gear wear strip

Каталожный номер:150-1002045

Комплект:1

Примечание:

№ на схеме:28

Наименование:Positioning pin

Каталожный номер:150-1002025

Комплект:1

Примечание:

№ на схеме:29

Наименование:Pin 5X12

Каталожный номер:Q5220512

Комплект:4

Примечание:

№ на схеме:30

Наименование:Nozzle weldment

Каталожный номер:G0100-1002170

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:430-1002163

Комплект:4

Примечание:

№ на схеме:32

Наименование:Oil-passing bolt

Каталожный номер:G0100-1002162

Комплект:4

Примечание:

№ на схеме:33

Наименование:Main shaft head cover

Каталожный номер:150-1002024

Комплект:3

Примечание:

№ на схеме:34

Наименование:Thrust main shaft head covet

Каталожный номер:150-1002023

Комплект:1

Примечание:

№ на схеме:35

Наименование:Main shaft head cover (rear)

Каталожный номер:150-1002014

Комплект:1

Примечание:

№ на схеме:36

Наименование:Main shaft head cover bolt

Каталожный номер:G0100-1002118

Комплект:10

Примечание:

№ на схеме:37

Наименование:Screw plug NPT 1/8

Каталожный номер:Q61901

Комплект:2

Примечание:
