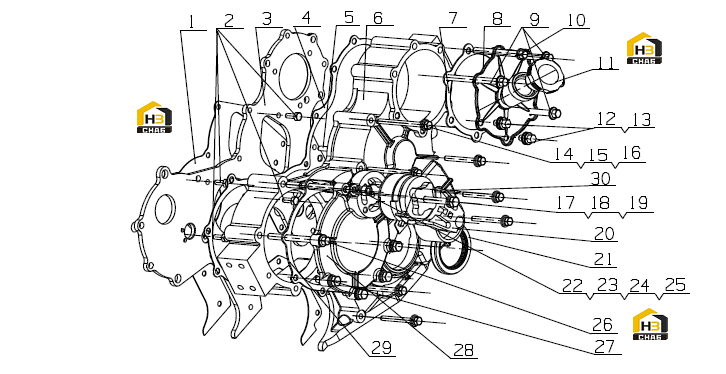

Детали корпуса редуктора g06ca-1002200

← Комплектующие блока цилиндров g05la-1002000 Головка блока цилиндров в сборе g0803-1003000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear chamber cover plate gasket

Каталожный номер:B30-1002034

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M8X18

Каталожный номер:Q150B0818TF2

Комплект:4

Примечание:

№ на схеме:3

Наименование:Gear chamber cover plate

Каталожный номер:B30-1002033

Комплект:1

Примечание:

№ на схеме:4

Наименование:Timing gear chamber washer

Каталожный номер:B30-1002032

Комплект:1

Примечание:

№ на схеме:5

Наименование:Locating pin

Каталожный номер:530-1002028

Комплект:1

Примечание:

№ на схеме:6

Наименование:Timing gear chamber

Каталожный номер:G0100-1002031C

Комплект:1

Примечание:

№ на схеме:7

Наименование:Air compressor cover washer

Каталожный номер:B30-1002039

Комплект:1

Примечание:

№ на схеме:8

Наименование:Welded gear cover of air compressor

Каталожный номер:G0206-1002120A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10X70

Каталожный номер:Q1841070TF2

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10X55

Каталожный номер:Q1841055TF2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Oil filler cap assembly

Каталожный номер:150-1003040F

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X14

Каталожный номер:Q1841014TF2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal washer 10

Каталожный номер:Q/YC149-10

Комплект:2

Примечание:

№ на схеме:14

Наименование:Bolt M8X65

Каталожный номер:Q150B0865TF2

Комплект:8

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer 8

Каталожный номер:Q401088

Комплект:8

Примечание:

№ на схеме:17

Наименование:Bolt M10X80

Каталожный номер:Q150B1080TF2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:19

Наименование:Waher 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:20

Наименование:Tension belt pulley

Каталожный номер:G0100-1002401

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:Tension gear assembly

Каталожный номер:A3200-1002045A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil seal 65X90

Каталожный номер:YC209-065090FR

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:Oil seal 65X90

Каталожный номер:YC209-C065090PR

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10

Каталожный номер:Q340B10

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:24

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:8

Примечание:

№ на схеме:25

Наименование:Bolt M10X110

Каталожный номер:Q12010110TF2

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10X105

Каталожный номер:Q150B10105TF2

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M10X32

Каталожный номер:Q150B1032TF2

Комплект:6

Примечание:

№ на схеме:28

Наименование:Fuel injection pump gear cover

Каталожный номер:G0206-1002205

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fuel injection pump gear cover washer

Каталожный номер:B30-1002036

Комплект:1

Примечание:

№ на схеме:30

Наименование:TDC pointer

Каталожный номер:G0100-1002037

Комплект:1

Примечание:
