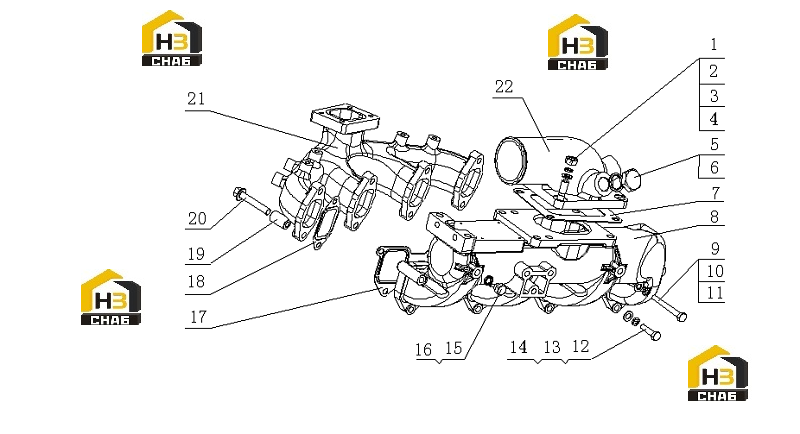

Трубы впускная и выпускная в сборе

← Толкатель клапана Поддон масляный в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Stud M10X35

Каталожный номер:Q1201035

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:4

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:20X1.5

№ на схеме:6

Наименование:Compound seal washer 20

Каталожный номер:Q/YC149-20

Комплект:2

Примечание:

№ на схеме:7

Наименование:Intake connecting pipe gasket

Каталожный номер:1530-1008105C

Комплект:1

Примечание:

№ на схеме:8

Наименование:Intake pipe

Каталожный номер:D0705-1008101B

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X70

Каталожный номер:Q150B0870

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M8X32

Каталожный номер:Q150B0832

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:8

Примечание:

№ на схеме:14

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:15

Наименование:Screw plug M10X1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:16

Наименование:Compound seal washer 10

Каталожный номер:Q/YC 149-10

Комплект:1

Примечание:

№ на схеме:17

Наименование:Intake pipe gasket

Каталожный номер:1D30-1008011

Комплект:1

Примечание:

№ на схеме:18

Наименование:Exhaust pipe gasket

Каталожный номер:430-1008027

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt sleeve

Каталожный номер:J45D1-1008226

Комплект:8

Примечание:

№ на схеме:20

Наименование:Bolt M8X55

Каталожный номер:Q1840855TF2

Комплект:8

Примечание:

№ на схеме:21

Наименование:Exhaust pipe

Каталожный номер:D0200-1008204

Комплект:1

Примечание:

№ на схеме:22

Наименование:Intake connecting pipe

Каталожный номер:E0300-1008102B

Комплект:1

Примечание:
