Толкатель клапана

← Вал распределительный Трубы впускная и выпускная в сборе →

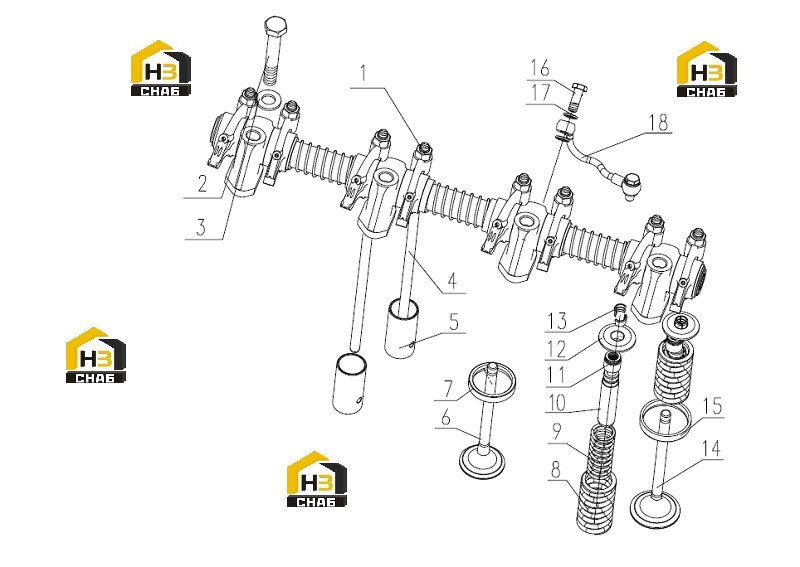

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rocker arm shaft part

Каталожный номер:D30-1007100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hexagon head bolt

Каталожный номер:D30-1007036

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A30-1007092

Комплект:4

Примечание:

№ на схеме:4

Наименование:Pushing rod

Каталожный номер:D30-1007081

Комплект:8

Примечание:

№ на схеме:5

Наименование:Tappet

Каталожный номер:6105Q-1007091A

Комплект:8

Примечание:

№ на схеме:6

Наименование:Intake valve

Каталожный номер:D30-1003111B

Комплект:4

Примечание:

№ на схеме:7

Наименование:Intake valve seat

Каталожный номер:430-1007019

Комплект:4

Примечание:

№ на схеме:8

Наименование:Valve outer spring

Каталожный номер:6105Q-1007022

Комплект:8

Примечание:

№ на схеме:9

Наименование:Valve inner spring

Каталожный номер:6105Q-1007023

Комплект:8

Примечание:

№ на схеме:10

Наименование:Valve guide pipe

Каталожный номер:430-1007018

Комплект:8

Примечание:

№ на схеме:11

Наименование:Valve rod oil seal

Каталожный номер:430-1007016A

Комплект:8

Примечание:

№ на схеме:12

Наименование:Valve spring upper seat

Каталожный номер:D30-1003116

Комплект:8

Примечание:

№ на схеме:13

Наименование:Valve locking clip

Каталожный номер:150-1007021E

Комплект:16

Примечание:

№ на схеме:14

Наименование:Exhaust valve

Каталожный номер:D30-1003103B

Комплект:4

Примечание:

№ на схеме:15

Наименование:Exhaust valve seat

Каталожный номер:430-1007021

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector bolt

Каталожный номер:6105Q-1007073

Комплект:2

Примечание:

№ на схеме:17

Наименование:Compound seal washer 8

Каталожный номер:Q/YC149-8

Комплект:4

Примечание:

№ на схеме:18

Наименование:Oil pipe weldment

Каталожный номер:D30-1007075A

Комплект:1

Примечание:
