Вентилятор в сборе

← Насос водяной Компрессор воздушный →

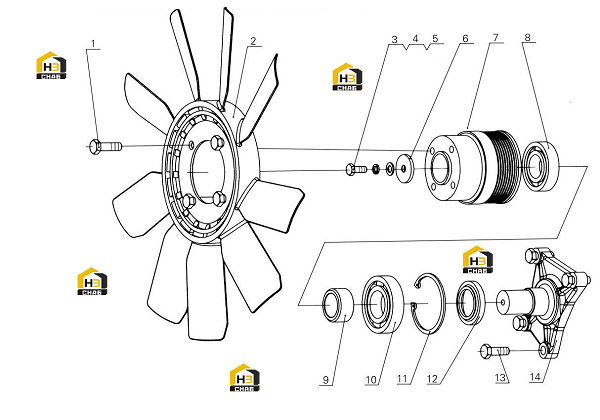

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x30

Каталожный номер:Q1841030TF2

Комплект:4

Примечание:

№ на схеме:2

Наименование:Fan parts

Каталожный номер:6105Q-1308010B,C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8x20

Каталожный номер:Q150B0820

Комплект:1

Примечание:

№ на схеме:6

Наименование:Protecting plate

Каталожный номер:D30-1308021

Комплект:1

Примечание:

№ на схеме:7

Наименование:Belt pulley

Каталожный номер:D0200-1308022

Комплект:1

Примечание:

№ на схеме:8

Наименование:Antifriction bearing 6206-2RD

Каталожный номер:GB/T276-6206-2RD

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spacer (I)

Каталожный номер:D30-1308023

Комплект:1

Примечание:

№ на схеме:10

Наименование:Antifriction bearing 6207-2RD

Каталожный номер:GB/T276-6207-2RD

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap ring 72

Каталожный номер:Q43072

Комплект:1

Примечание:

№ на схеме:12

Наименование:Spacer (II)

Каталожный номер:D30-1308024

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x20

Каталожный номер:Q1841020TF2

Комплект:4

Примечание:

№ на схеме:14

Наименование:Fan shaft

Каталожный номер:D30-1308025

Комплект:1

Примечание:
