Компрессор воздушный

← Вентилятор в сборе Генератор →

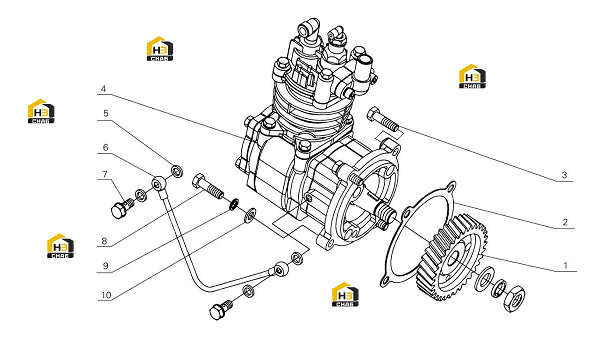

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air compressor gear

Каталожный номер:D30-3509011

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air compressor gasket

Каталожный номер:D30-3509001A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M10X1X30

Каталожный номер:Q151B1030

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air compressor

Каталожный номер:D30-3509010A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Compound sealing washer 8

Каталожный номер:Q/YC149-8

Комплект:4

Примечание:

№ на схеме:6

Наименование:Air compressor oil inlet pipe welded part

Каталожный номер:D30-3509030

Комплект:1

Примечание:

№ на схеме:7

Наименование:Union bolt

Каталожный номер:6105Q-1007073

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:3

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:3

Примечание:
