Турбокомпрессор a8fw1-1118000/02

← Крепление насоса b9903-1113000/02 Патрубок водяной трубы радиатора a8fw1-1303000/01 →

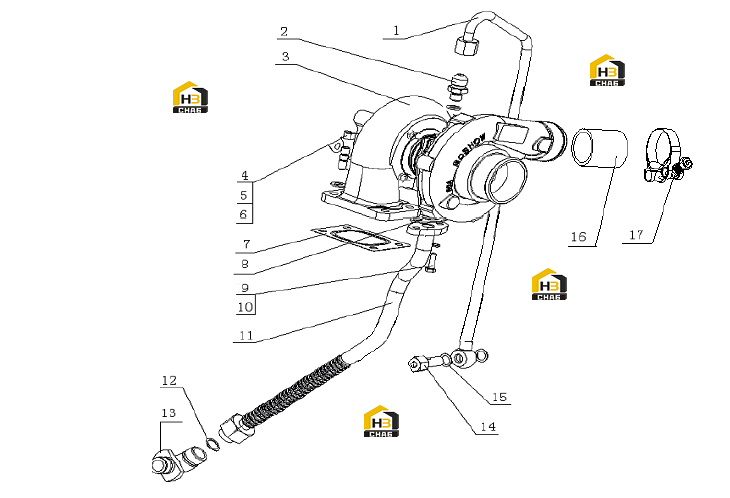

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil inlet pipe

Каталожный номер:D0701-1118250

Комплект:1

Примечание:

№ на схеме:2

Наименование:Turbocharger oil inlet adaptor

Каталожный номер:E0200-1118031A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Turbocharger

Каталожный номер:B9200-1118100A-502

Комплект:1

Примечание:

№ на схеме:4

Наименование:Double end stud

Каталожный номер:E0200-1118011

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut M8

Каталожный номер:E0200-1118013

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:7

Наименование:Turbocharger gasket

Каталожный номер:1530-1118012

Комплект:1

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:150-1118031C

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Bolt M6X20

Каталожный номер:Q150B0620

Комплект:2

Примечание:EWP

№ на схеме:10

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:2

Примечание:

№ на схеме:11

Наименование:Turbocharger oil return pipe

Каталожный номер:B9200-1118340A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 14

Каталожный номер:Q/YC901-3C14

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil return joint

Каталожный номер:B9200-1118352B

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hollow bolt for oil

Каталожный номер:D0200-1118031

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:Q/YC901-3C12

Комплект:3

Примечание:

№ на схеме:16

Наименование:Compressor outlet pipe

Каталожный номер:231-1008018B

Комплект:1

Примечание:

№ на схеме:17

Наименование:Loop Hoop 63

Каталожный номер:Q/YC147.1-63

Комплект:2

Примечание:
