Патрубок водяной трубы радиатора a8fw1-1303000/01

← Турбокомпрессор a8fw1-1118000/02 Термостат в сборе b8860-1306000/09 →

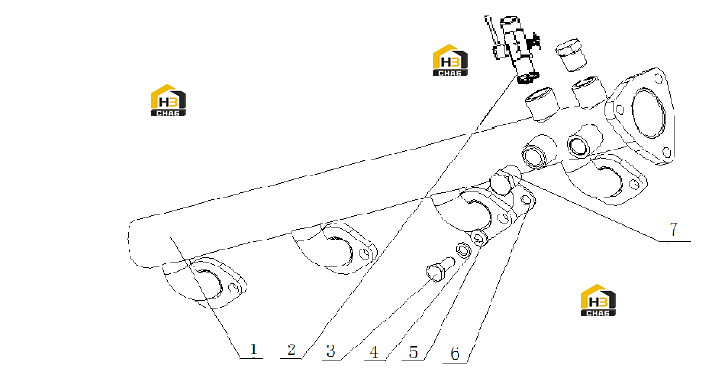

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water outlet pipe subassembly

Каталожный номер:D0708-1303040

Комплект:1

Примечание:

№ на схеме:2

Наименование:Warm air water inlet valve subassembly

Каталожный номер:6105Q-1305100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:Q40008

Комплект:8

Примечание:

№ на схеме:6

Наименование:Water outlet branch pipe gasket

Каталожный номер:6105Q-1303015

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw plug NPT3/8

Каталожный номер:Q618B03

Комплект:2

Примечание:
