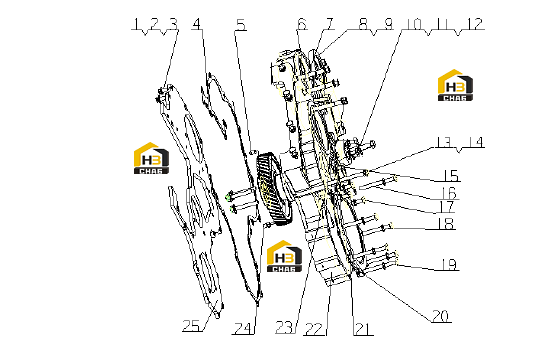

Детали корпуса редуктора a8601-1002200/10

← Блок цилиндров в сборе a8601-1002000/05 Головка блока цилиндров в сборе a9l00-1003000/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:12

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:25

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:29

Примечание:

№ на схеме:4

Наименование:Gear housing cover plate gasket

Каталожный номер:B7VG1-1002202A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cylindrical pin 8X14

Каталожный номер:YC24-B0814

Комплект:2

Примечание:EWP

№ на схеме:6

Наименование:Stud M8X20

Каталожный номер:Q1200820TF2

Комплект:2

Примечание:EWP

№ на схеме:7

Наименование:Stud M8X65

Каталожный номер:Q1200865

Комплект:3

Примечание:EWP

№ на схеме:8

Наименование:Oil seal 65X90

Каталожный номер:YC209-C065090FR

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil seal 65X90

Каталожный номер:YC209-C065090PR

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:EWP

№ на схеме:12

Наименование:Bolt M10X75

Каталожный номер:Q151B1075TF2

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M8X95

Каталожный номер:Q150B0895

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M8X80

Каталожный номер:Q150B0880

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:3

Примечание:

№ на схеме:18

Наименование:Bolt M8X65

Каталожный номер:Q150B0865

Комплект:2

Примечание:EWP

№ на схеме:19

Наименование:Bolt M8X75

Каталожный номер:Q150B0875

Комплект:3

Примечание:optional

№ на схеме:20

Наименование:Injection pump gear cover gasket

Каталожный номер:A8601-1002206

Комплект:1

Примечание:

№ на схеме:21

Наименование:Injection pump gear cover

Каталожный номер:A8601-1002251A

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gear housing

Каталожный номер:B0100-1002201B

Комплект:1

Примечание:

№ на схеме:23

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:5

Примечание:

№ на схеме:24

Наименование:TDC pointer

Каталожный номер:B8800-1002207

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gear housing cover

Каталожный номер:B7VG1-1002203A

Комплект:1

Примечание:
