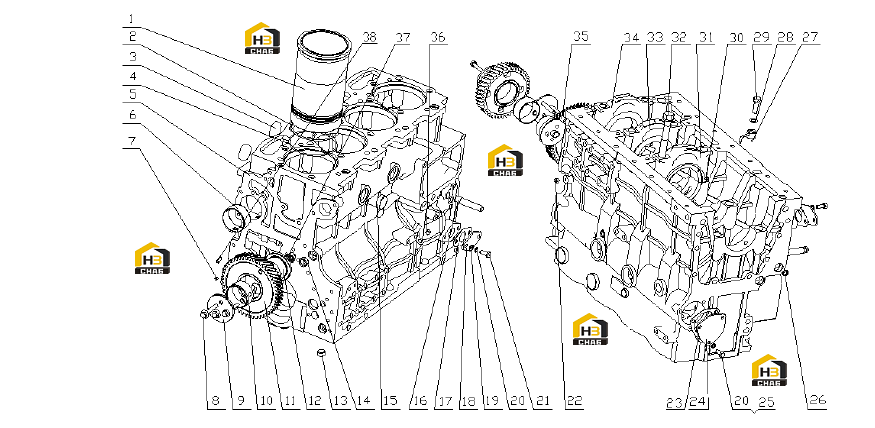

Блок цилиндров в сборе a8601-1002000/05

← Насос поворотный в сборе a8601-3407000/02 Детали корпуса редуктора a8601-1002200/10 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder liner

Каталожный номер:A8300-1002106

Комплект:4

Примечание:EWP

№ на схеме:2

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063

Комплект:4

Примечание:EWP

№ на схеме:3

Наименование:Bowl-type plug 40

Каталожный номер:YC7-40

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder liner water seal

Каталожный номер:A3000-1002063B

Комплект:4

Примечание:EWP

№ на схеме:5

Наименование:Cylinder block

Каталожный номер:A8300-1002114B

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:Cylinder block subassembly

Каталожный номер:A8300-1002170

Комплект:1

Примечание:

№ на схеме:6

Наименование:Camshaft bushing

Каталожный номер:D30-1002120

Комплект:5

Примечание:EWP

№ на схеме:7

Наименование:Aluminum blockage

Каталожный номер:B8860-1002104

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange face bolt M8X53.5

Каталожный номер:D30-1002313

Комплект:3

Примечание:

№ на схеме:9

Наименование:Timing idle gear retaining plate

Каталожный номер:D30-1002054

Комплект:1

Примечание:

№ на схеме:10

Наименование:Camshaft bushing

Каталожный номер:6105QA-1002011

Комплект:1

Примечание:EWP

№ на схеме:11

Наименование:Timing idle gear

Каталожный номер:D30-1002051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Idle gear shaft

Каталожный номер:D30-1002052

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil passage plug

Каталожный номер:D30-1002068A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rear oil passage plug

Каталожный номер:6105Q-1002069

Комплект:5

Примечание:

№ на схеме:15

Наименование:Bowl-type plug 35

Каталожный номер:YC7-35

Комплект:1

Примечание:

№ на схеме:16

Наименование:Oil return guide pipe

Каталожный номер:B8800-1002113

Комплект:1

Примечание:

№ на схеме:17

Наименование:Breather gasket

Каталожный номер:6105Q-1014001A

Комплект:1

Примечание:EWP

№ на схеме:18

Наименование:Breather plug cover

Каталожный номер:B8850-1014009

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:2

Примечание:EWP

№ на схеме:20

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:5

Примечание:EWP

№ на схеме:21

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:5

Примечание:

№ на схеме:22

Наименование:Screw plug NPT1/8

Каталожный номер:Q61901

Комплект:1

Примечание:

№ на схеме:23

Наименование:Camshaft end cover gasket

Каталожный номер:D30-1002103

Комплект:1

Примечание:

№ на схеме:24

Наименование:Camshaft end cover

Каталожный номер:D30-1002061

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8X16

Каталожный номер:Q1840816

Комплект:3

Примечание:

№ на схеме:26

Наименование:Bowl-type plug 16

Каталожный номер:YC7-16

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nozzle subassembly

Каталожный номер:B8800-1002740

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:430-1002163

Комплект:4

Примечание:EWP

№ на схеме:29

Наименование:Hollow bolt for oil

Каталожный номер:G0100-1002162A

Комплект:4

Примечание:

№ на схеме:30

Наименование:Cylindrical pin 4X8

Каталожный номер:YC24-B0408

Комплект:2

Примечание:

№ на схеме:31

Наименование:Middle main bearing cover

Каталожный номер:330-1002013

Комплект:1

Примечание:

№ на схеме:32

Наименование:Main bearing bolt

Каталожный номер:330-1002021B

Комплект:10

Примечание:

№ на схеме:33

Наименование:Main bearing cover

Каталожный номер:330-1002014

Комплект:3

Примечание:

№ на схеме:34

Наименование:Front main bearing cover

Каталожный номер:D30-1002012A

Комплект:1

Примечание:

№ на схеме:35

Наименование:Pin 12X26

Каталожный номер:YC24-B1226

Комплект:1

Примечание:

№ на схеме:36

Наименование:Aluminum blockage

Каталожный номер:B0100-1002104

Комплект:1

Примечание:

№ на схеме:37

Наименование:Bowl-type plug

Каталожный номер:A8300-1002105

Комплект:1

Примечание:EWP

№ на схеме:38

Наименование:Locating bushing

Каталожный номер:B0100-1002121

Комплект:1

Примечание:
