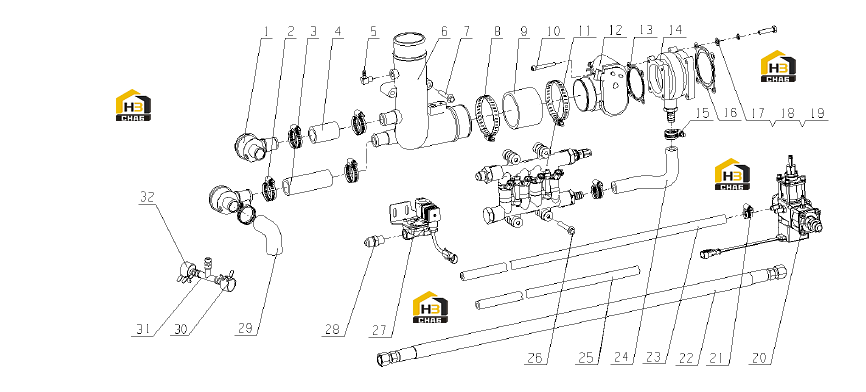

Устройство подачи газа в сборе lnd97-1113000/02

← Фильтр газовый высокого давления в сборе g2k00-1108000/01 Турбокомпрессор ln1ya-1118000/05 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anti-surge valve

Каталожный номер:G5900-1008040

Комплект:2

Примечание:

№ на схеме:2

Наименование:Loop hoop 38

Каталожный номер:Q67638

Комплект:6

Примечание:

№ на схеме:3

Наименование:Surging valve intake connecting pipe II

Каталожный номер:TN100-1008067SF1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Surging valve intake connecting pipe I

Каталожный номер:TN100-1008066SF1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pressure regulator pressure compensation joint

Каталожный номер:G3900-1113031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air inlet connecting pipe,air throttle

Каталожный номер:LN200-1113601

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8X50

Каталожный номер:Q1840850

Комплект:2

Примечание:

№ на схеме:8

Наименование:Loop hoop 83

Каталожный номер:Q67683

Комплект:2

Примечание:

№ на схеме:9

Наименование:Throttle connecting pipe

Каталожный номер:J5700-1113073A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stud M6X50

Каталожный номер:Q218B0650TF2

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gas injection parts

Каталожный номер:J4E00-1113900

Комплект:1

Примечание:

№ на схеме:12

Наименование:Electronic air throttle

Каталожный номер:J5700-1113070

Комплект:1

Примечание:

№ на схеме:13

Наименование:Mixer gasket I

Каталожный номер:L6200-1113554

Комплект:1

Примечание:EWP

№ на схеме:14

Наименование:Mixer

Каталожный номер:LN100-1113540

Комплект:1

Примечание:

№ на схеме:15

Наименование:Loop hoop 27

Каталожный номер:Q67627

Комплект:2

Примечание:

№ на схеме:16

Наименование:Mixer gasket II

Каталожный номер:L6200-1113555

Комплект:1

Примечание:EWP

№ на схеме:17

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M8X35

Каталожный номер:Q150B0835

Комплект:4

Примечание:

№ на схеме:20

Наименование:High pressure reducer

Каталожный номер:MYL00-1113240-P64

Комплект:1

Примечание:

№ на схеме:21

Наименование:Loop hoop 16

Каталожный номер:Q67616

Комплект:4

Примечание:

№ на схеме:22

Наименование:Connecting pipe

Каталожный номер:G6600-1113302A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Water warmer pipe

Каталожный номер:J5700-1113282

Комплект:2

Примечание:

№ на схеме:24

Наименование:Mixer connecting pipe I

Каталожный номер:LND00-1113551A

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connecting pipe

Каталожный номер:G5900-1008019

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8X55

Каталожный номер:Q1840855

Комплект:4

Примечание:

№ на схеме:27

Наименование:Low pressure fuel cut-off valve parts

Каталожный номер:G6T00-1113301

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector

Каталожный номер:G6700-1113303

Комплект:2

Примечание:

№ на схеме:29

Наименование:Gas outlet nozzle

Каталожный номер:E0208-1014002

Комплект:2

Примечание:

№ на схеме:30

Наименование:Loop hoop 16

Каталожный номер:Q676B12

Комплект:4

Примечание:

№ на схеме:31

Наименование:Connecting joint

Каталожный номер:G5900-1008014

Комплект:1

Примечание:

№ на схеме:32

Наименование:Loop hoop 16

Каталожный номер:Q676B11

Комплект:2

Примечание:
