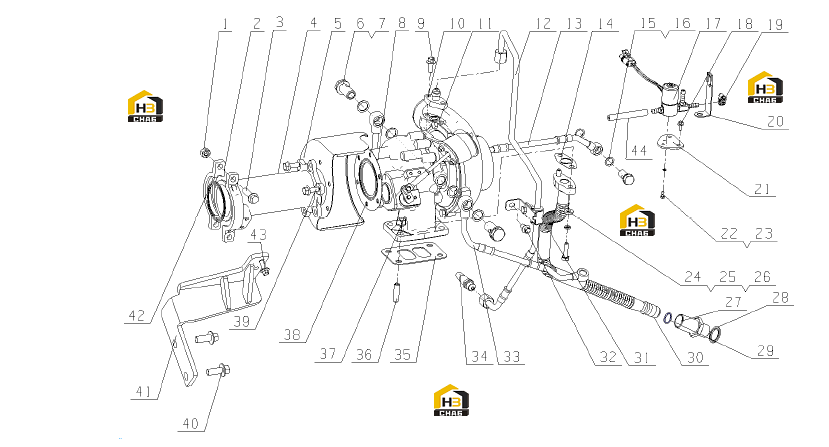

Турбокомпрессор ln1ya-1118000/05

← Устройство подачи газа в сборе lnd97-1113000/02 Катализатор ct-gc09rsbn5-0096/01 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M10

Каталожный номер:Q350B10

Комплект:2

Примечание:

№ на схеме:2

Наименование:After turbine snap ring

Каталожный номер:G0100-1118504

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M10X40

Каталожный номер:Q1841040TF2

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pipe

Каталожный номер:LN100-1008203A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Turbine thermal isolating sleeve

Каталожный номер:A6200-1118503

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hinge bolt M18X1.5

Каталожный номер:Q/YC901-1C1815

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 18

Каталожный номер:Q/YC901-3C18

Комплект:4

Примечание:

№ на схеме:8

Наименование:Turbocharger

Каталожный номер:LMD01-1118100-135

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:10

Наименование:Oil inlet joint, turbocharger

Каталожный номер:475D-1118211A

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:G3D00-1118201

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil inlet joint weldment

Каталожный номер:LNC0A-1118240

Комплект:1

Примечание:

№ на схеме:13

Наименование:Turbocharger water return pipe

Каталожный номер:LNC0B-1118B40

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil return pipe gasket

Каталожный номер:M3600-1118301A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 14

Каталожный номер:Q/YC901-3C14

Комплект:3

Примечание:

№ на схеме:16

Наименование:Hinge bolt M14X1.5

Каталожный номер:Q/YC901-1C1415

Комплект:1

Примечание:

№ на схеме:17

Наименование:Exhaust gas bypass control valve

Каталожный номер:LN100-1118940A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M5X12

Каталожный номер:Q1840512

Комплект:2

Примечание:

№ на схеме:19

Наименование:Loop hoop 12

Каталожный номер:Q676B12

Комплект:4

Примечание:

№ на схеме:20

Наименование:Bracket

Каталожный номер:E2100-3823032

Комплект:1

Примечание:

№ на схеме:21

Наименование:Exhaust gas bypass control valve bracket

Каталожный номер:LN1YA-1118901

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer 4

Каталожный номер:Q40304

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt M4X10

Каталожный номер:Q150B0410

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:26

Наименование:Bolt M8X28

Каталожный номер:Q150B0828TF2

Комплект:2

Примечание:

№ на схеме:27

Наименование:Seal washer 24

Каталожный номер:Q/YC149-24

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil return connector

Каталожный номер:475D-1002071B

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:YC208-B01700F

Комплект:2

Примечание:2.65X17

№ на схеме:30

Наименование:oil return hose weldment

Каталожный номер:L3002-1118340C

Комплект:1

Примечание:

№ на схеме:31

Наименование:Pipe clamp sub assembly

Каталожный номер:LN100-1118270

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M8X15

Каталожный номер:Q1840815

Комплект:1

Примечание:

№ на схеме:33

Наименование:Turbocharger water return pipe

Каталожный номер:LNC0A-1118A40B

Комплект:1

Примечание:

№ на схеме:34

Наименование:Turbocharger oil inlet pipe joint

Каталожный номер:475D-1013019B

Комплект:1

Примечание:

№ на схеме:35

Наименование:Turbocharger gasket

Каталожный номер:A1A00-1118002

Комплект:1

Примечание:

№ на схеме:36

Наименование:Stud

Каталожный номер:150-1118001

Комплект:4

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:K6000-1008206

Комплект:4

Примечание:

№ на схеме:38

Наименование:Gasket

Каталожный номер:475D-1008026A

Комплект:2

Примечание:

№ на схеме:39

Наименование:Bolt M8X22

Каталожный номер:Q1840822TF2

Комплект:6

Примечание:

№ на схеме:40

Наименование:Bolt M12X30

Каталожный номер:Q1841230TF2

Комплект:2

Примечание:

№ на схеме:41

Наименование:Bracket

Каталожный номер:LN100-1008212

Комплект:1

Примечание:

№ на схеме:42

Наименование:After turbine connecting pipe gasket

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt M8X20

Каталожный номер:Q1840820TF2

Комплект:2

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:LN100-1118906

Комплект:1

Примечание:

№ на схеме:44.1

Наименование:Anti-surge valve ventilation hose

Каталожный номер:G5900-1008019

Комплект:1

Примечание:No drawing
