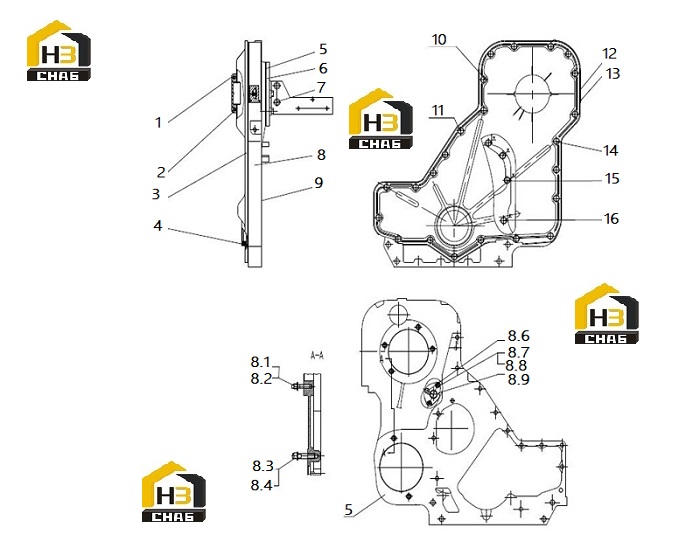

Крышка передняя двигателя s00012155
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D02B-108-01B
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:D02B-104-02A
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:T02B-108-40
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00000833
Комплект:2
Примечание:Q/SC622-M10*20
№ на схеме:8
Каталожный номер:T02B-001-40
Комплект:1
Примечание:
№ на схеме:8.1
Каталожный номер:B00001104
Комплект:4
Примечание:GB/T899-GM10-M10*35-8.8-Y
№ на схеме:8.2
Каталожный номер:B00000833
Комплект:2
Примечание:GB/T6177-M10-Y
№ на схеме:8.3
Каталожный номер:B00001125
Комплект:2
Примечание:GB/T899-GM12-M12*40-8.8-Y
№ на схеме:8.4
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:8.6
Каталожный номер:B00002114
Комплект:1
Примечание:Q/SC622-M6*16
№ на схеме:8.7
Каталожный номер:B00000611
Комплект:2
Примечание:GB/T5783-M6*25
№ на схеме:8.8
Каталожный номер:B00001297
Комплект:2
Примечание:GB/T97.1-6-200HV-Y
№ на схеме:8.9
Каталожный номер:T02B-103-02
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00002150
Комплект:9
Примечание:Q/SC622-M8*50
№ на схеме:11
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:13
Каталожный номер:B00000958
Комплект:4
Примечание:GB/T827-2.5*6-L3
№ на схеме:15
Каталожный номер:B00002134
Комплект:3
Примечание:Q/SC622-M8*20
№ на схеме:16
Каталожный номер:B00002142
Комплект:1
Примечание:Q/SC622-M8*35
