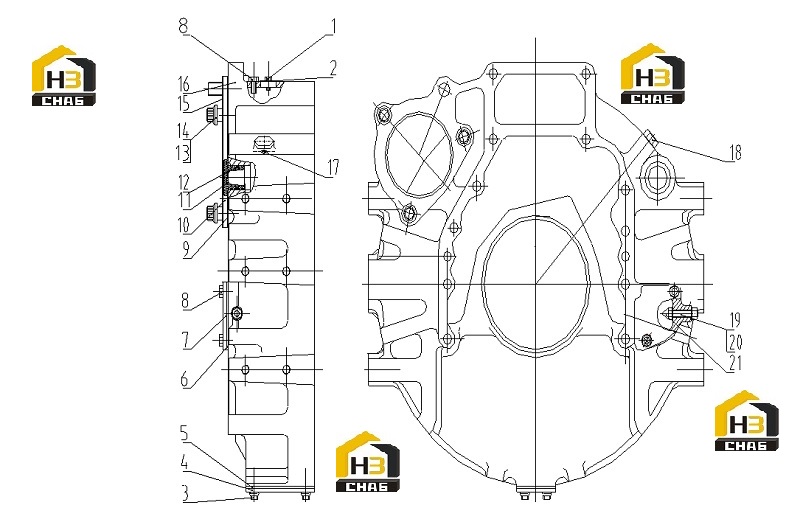

Корпус маховика s00012150
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002111
Комплект:2
Примечание:Q/SC622-M6*12
№ на схеме:3
Каталожный номер:B00002130
Комплект:4
Примечание:Q/SC622-M8*12
№ на схеме:4
Каталожный номер:D02C-149-02
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:D02C-151-02
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00002132
Комплект:3
Примечание:Q/SC622-M8*16
№ на схеме:12
Каталожный номер:B00000300
Комплект:1
Примечание:GB/T3452.1-23.6*3.55
№ на схеме:13
Каталожный номер:B00001284
Комплект:3
Примечание:GB/T97.1-16-200HV-Y
№ на схеме:14
Каталожный номер:D02C-110-01
Комплект:3
Примечание:
№ на схеме:15
Каталожный номер:D02C-108-02
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00002113
Комплект:1
Примечание:Q/SC622-M6*12-ZN.D
№ на схеме:18
Каталожный номер:B00001728
Комплект:2
Примечание:Q/SC587.1-M18*1.5
№ на схеме:19
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:20
Каталожный номер:B00000846
Комплект:1
Примечание:GB/T6177-M8-Y
