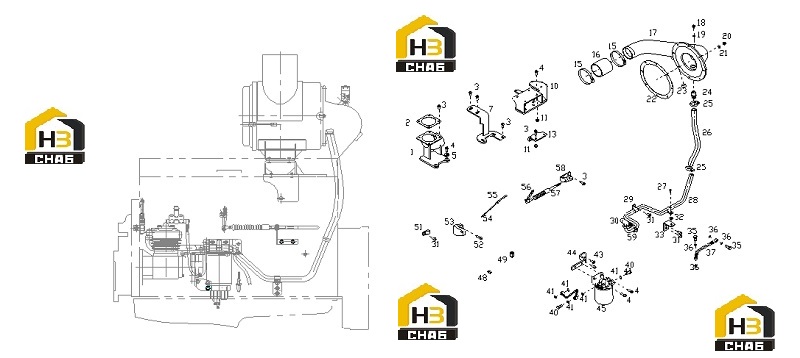

Трубопровод воздушного компрессора s00007823+03

← Глушитель xsg-08l-000+c Трубопровод охлаждения двигателя s00004833+02 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET, EXHAUST PIPE ELBOW

Каталожный номер:D00-118-22A+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET, EXHAUST PIPE ELBOW

Каталожный номер:D00-173-01+A

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002000

Комплект:13

Примечание:Q/SC622-M10*25-ZN.D

№ на схеме:4

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002003

Комплект:7

Примечание:Q/SC622-M10*30-ZN.D

№ на схеме:5

Наименование:INSERT

Каталожный номер:D00-222-01+A

Комплект:2

Примечание:

№ на схеме:7

Наименование:BRACKET, MUFFLER

Каталожный номер:D00-014-10A+B

Комплект:1

Примечание:

№ на схеме:10

Наименование:AIR FILTER BRACKET

Каталожный номер:S00007313+03

Комплект:1

Примечание:

№ на схеме:11

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000834

Комплект:6

Примечание:GB/T6177-M10-Zn.D

№ на схеме:13

Наименование:BRACKET

Каталожный номер:S00007328+05

Комплект:1

Примечание:

№ на схеме:15

Наименование:THROAT HOOP

Каталожный номер:B00001586

Комплект:2

Примечание:Q/SC1302-91~114

№ на схеме:16

Наименование:HOSE

Каталожный номер:D00-270-01+A

Комплект:1

Примечание:

№ на схеме:17

Наименование:AIR INLET PIPE, COMPRESSOR

Каталожный номер:D00-199-19A+B

Комплект:1

Примечание:

№ на схеме:18

Наименование:JOINT, SERVICE INDICATOR-AIR FILTER

Каталожный номер:D00-145-01+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:COPPER WASHER

Каталожный номер:B00001856

Комплект:1

Примечание:Q/SC598-8*16

№ на схеме:20

Наименование:NUT

Каталожный номер:B00000794

Комплект:8

Примечание:GB/T6170-M8-ZN.D

№ на схеме:21

Наименование:WASHER, PLAIN

Каталожный номер:B00001300

Комплект:8

Примечание:GB/T97.1-8-200HV-ZN.D

№ на схеме:24

Наименование:JOINT, AIR INTAKE PIPE

Каталожный номер:D00-105-11+D

Комплект:1

Примечание:

№ на схеме:25

Наименование:THROAT HOOP

Каталожный номер:B00001569

Комплект:4

Примечание:Q/SC1302-21~44

№ на схеме:26

Наименование:HOSE

Каталожный номер:D00-270-03+A

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002119

Комплект:1

Примечание:Q/SC622-M6*20-ZN.D

№ на схеме:28

Наименование:AIR INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-188-03+D

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLIP

Каталожный номер:D00-190-02+A

Комплект:1

Примечание:

№ на схеме:30

Наименование:ELBOW JOINT

Каталожный номер:D00-105-05+B

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00001998

Комплект:5

Примечание:Q/SC622-M10*20-ZN.D

№ на схеме:32

Наименование:NUT

Каталожный номер:B00000791

Комплект:1

Примечание:GB/T6170-M6-ZN.D

№ на схеме:33

Наименование:CLIP

Каталожный номер:D00-201-02A+B

Комплект:1

Примечание:

№ на схеме:35

Наименование:HINGED BOLT

Каталожный номер:B00002177

Комплект:2

Примечание:Q/SC642.1-01-M10*1

№ на схеме:36

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001545

Комплект:4

Примечание:Q/SC1294-10

№ на схеме:37

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-11+B

Комплект:1

Примечание:

№ на схеме:40

Наименование:HINGED BOLT

Каталожный номер:B00002224

Комплект:2

Примечание:Q/SC642.3-1-M14*1.5*30

№ на схеме:41

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001547

Комплект:8

Примечание:Q/SC1294-14

№ на схеме:44

Наименование:FUEL RETURN

Каталожный номер:S00002817+05

Комплект:1

Примечание:

№ на схеме:45

Наименование:FUEL RETURN

Каталожный номер:S00002935+01

Комплект:1

Примечание:

№ на схеме:48

Наименование:Oil pressure sensor transition joint

Каталожный номер:D00-169-05+A

Комплект:1

Примечание:

№ на схеме:49

Наименование:JOINT, WARM WATER

Каталожный номер:D00-163-14+A

Комплект:1

Примечание:

№ на схеме:51

Наименование:CLIP

Каталожный номер:D04-150-01+C

Комплект:1

Примечание:

№ на схеме:52

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002006

Комплект:4

Примечание:Q/SC622-M10*35-ZN.D

№ на схеме:53

Наименование:AIR COMPRESSOR BRACKET

Каталожный номер:D00-101-40A+B

Комплект:1

Примечание:

№ на схеме:54

Наименование:DIP STICK ASSEMBLY

Каталожный номер:D00-006-01+B

Комплект:1

Примечание:

№ на схеме:55

Наименование:DIPSTICK TAKE OVER

Каталожный номер:D00-135-01+A

Комплект:1

Примечание:

№ на схеме:56

Наименование:POLE

Каталожный номер:D00-230-11+A

Комплект:1

Примечание:

№ на схеме:57

Наименование:POLE

Каталожный номер:D00-277-02+A

Комплект:1

Примечание:

№ на схеме:58

Наименование:BRACKET

Каталожный номер:D00-228-15+A

Комплект:1

Примечание:

№ на схеме:59

Наименование:HOSE, PLAIN

Каталожный номер:D00-206-09+A

Комплект:1

Примечание:

№ на схеме:60

Наименование:AIR COMPRESSOR BANK

Каталожный номер:D00-142-01+B

Комплект:1

Примечание:

№ на схеме:61

Наименование:FUEL RETURN PIPE

Каталожный номер:D00-241-01+A

Комплект:1

Примечание:

№ на схеме:62

Наименование:FUEL PIPE, LOW PRESSURE

Каталожный номер:761G-26-014B+A

Комплект:1

Примечание:

№ на схеме:63

Наименование:GASKET,OUTTAKE PIPE

Каталожный номер:D00-146-01+C

Комплект:1

Примечание:

№ на схеме:64

Наименование:BOLT(Z3/4),PIPE

Каталожный номер:D02A-163-01+C

Комплект:1

Примечание:(Z3/4)

№ на схеме:65

Наименование:BOLT(Z3/4),PIPE

Каталожный номер:B00001698

Комплект:1

Примечание:Q/SC584.1-R1/8

№ на схеме:66

Наименование:CLIP

Каталожный номер:D00-190-03+A

Комплект:1

Примечание:

№ на схеме:67

Наименование:FUEL RETURN

Каталожный номер:D00-240-09+A

Комплект:1

Примечание:

№ на схеме:68

Наименование:HEAT SHIELD PLATE

Каталожный номер:D00-154-07+A

Комплект:1

Примечание:
