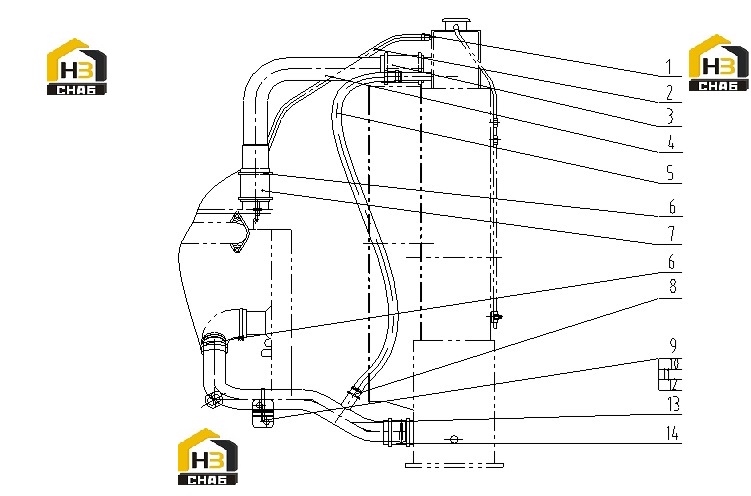

Трубопровод охлаждения двигателя s00004833+02
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00001558
Комплект:2
Примечание:Q/SC1302-12~19
№ на схеме:2
Каталожный номер:B00002278
Комплект:1
Примечание:Q/SC646-10*850
№ на схеме:3
Каталожный номер:B00002422
Комплект:1
Примечание:Q/SC646-57*150
№ на схеме:5
Каталожный номер:B00002347
Комплект:1
Примечание:Q/SC646-25*1500
№ на схеме:6
Каталожный номер:B00001575
Комплект:7
Примечание:Q/SC1302-52~76
№ на схеме:7
Каталожный номер:B00002434
Комплект:1
Примечание:Q/SC646-60*120
№ на схеме:8
Каталожный номер:B00001569
Комплект:2
Примечание:Q/SC1302-21~44
№ на схеме:9
Каталожный номер:B00000847
Комплект:2
Примечание:GB/T6177-M8-ZN.D
№ на схеме:10
Каталожный номер:S00004664+01
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B00002049
Комплект:2
Примечание:Q/SC622-M12*25-ZN.D
№ на схеме:14
Каталожный номер:B00002407
Комплект:1
Примечание:Q/SC646-51*120
