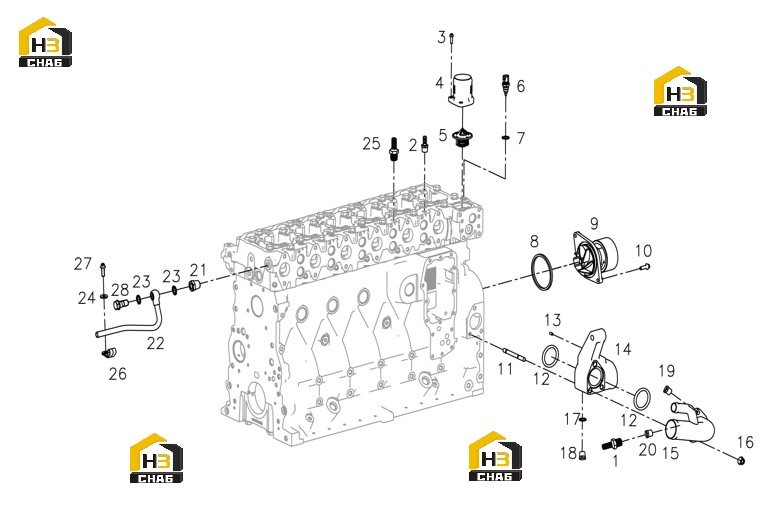

Термостат и насос водяной с комплектующими

← Система топливная Система газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTOR

Каталожный номер:S00006846

Комплект:1

Примечание:

№ на схеме:2

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*20

Каталожный номер:B00002118

Комплект:3

Примечание:

№ на схеме:4

Наименование:CYLINDER HEAD WATER OULET TUBE

Каталожный номер:S00011790

Комплект:1

Примечание:

№ на схеме:5

Наименование:THERMOSTAT ASSY

Каталожный номер:S00003087

Комплект:1

Примечание:

№ на схеме:6

Наименование:SENSOR, WATER TEMPERATURE

Каталожный номер:D88A-005-800

Комплект:1

Примечание:

№ на схеме:7

Наименование:COPPER WASHER - Q/SC598-16*22

Каталожный номер:B00001828

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:S00003597

Комплект:1

Примечание:

№ на схеме:9

Наименование:WATER PUMP ASSY

Каталожный номер:S00003086

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*25-10.9-F

Каталожный номер:B00004885

Комплект:2

Примечание:

№ на схеме:11

Наименование:STUD - GB/T899-GM10-M10*85-8.8-ZN.D

Каталожный номер:B00004665

Комплект:3

Примечание:

№ на схеме:12

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00004106

Комплект:2

Примечание:

№ на схеме:13

Наименование:PARALLEL PINS - GB/T119-A6*12

Каталожный номер:B00000121

Комплект:2

Примечание:

№ на схеме:14

Наименование:BRACKET, TENSIONER

Каталожный номер:S00004102

Комплект:1

Примечание:

№ на схеме:15

Наименование:WATER PUMP INLET PIPE

Каталожный номер:S00018167

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Y

Каталожный номер:B00000833

Комплект:3

Примечание:

№ на схеме:17

Наименование:RUBBER COATED HARD WASHER - Q/SC1294-16

Каталожный номер:B00001548

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLUG - Q/SC587.1-M16*1.5

Каталожный номер:B00001727

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:D02A-164-01

Комплект:2

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:S00027332

Комплект:1

Примечание:

№ на схеме:22

Наименование:WATER HEATING PIPE, UREA TANK

Каталожный номер:S00027340

Комплект:1

Примечание:

№ на схеме:23

Наименование:RUBBER COATED HARD WASHER - Q/SC1294-16

Каталожный номер:B00001548

Комплект:2

Примечание:

№ на схеме:24

Наименование:BIGGER BLACK WASHERS - Q/SC597-8*22

Каталожный номер:B00001810

Комплект:1

Примечание:

№ на схеме:25

Наименование:DEFAULT

Каталожный номер:D00-163-21

Комплект:1

Примечание:

№ на схеме:26

Наименование:CLAMP

Каталожный номер:D24B-117-900

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*25-10.9-HDAC

Каталожный номер:B00005115

Комплект:1

Примечание:

№ на схеме:28

Наименование:BANJO BOLT - Q/SC642.1-01-M16*1.5-DAC

Каталожный номер:B00005673

Комплект:1

Примечание:
