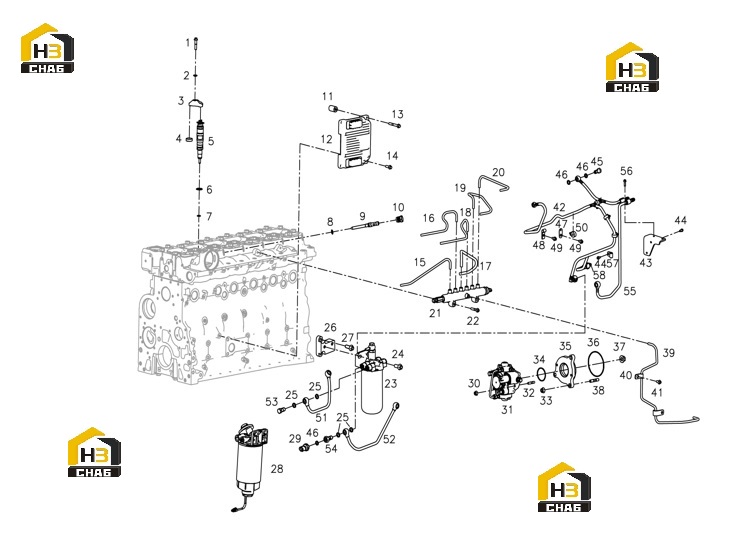

Система топливная

← Поддон двигателя и маслосборник Термостат и насос водяной с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:6

Примечание:

№ на схеме:2

Наименование:SPHERICAL WASHER - GB/T849-8

Каталожный номер:B00000973

Комплект:6

Примечание:

№ на схеме:3

Наименование:CLAMP, INJECTOR

Каталожный номер:S00007985

Комплект:6

Примечание:

№ на схеме:4

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958

Комплект:5

Примечание:

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:S00001059

Комплект:6

Примечание:

№ на схеме:6

Наименование:O-RING

Каталожный номер:S00005022

Комплект:6

Примечание:

№ на схеме:7

Наименование:GASKET, INJECTOR

Каталожный номер:D28-105-900

Комплект:6

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:D28-107-02

Комплект:6

Примечание:

№ на схеме:9

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00001060

Комплект:6

Примечание:

№ на схеме:10

Наименование:INJECTOR FUEL INLET TUBE NUT

Каталожный номер:S00004602

Комплект:6

Примечание:

№ на схеме:11

Наименование:ECU SPACER

Каталожный номер:S00005575

Комплект:2

Примечание:

№ на схеме:12

Наименование:ECU (ELECTRONIC CONTROL UNIT)

Каталожный номер:S00003609

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*60-DAC

Каталожный номер:B00005700

Комплект:2

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*25-DAC

Каталожный номер:B00005559

Комплект:2

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00004950

Комплект:1

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:S00004951

Комплект:1

Примечание:

№ на схеме:17

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00004957

Комплект:1

Примечание:

№ на схеме:18

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:S00004952

Комплект:1

Примечание:

№ на схеме:19

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:S00004958

Комплект:1

Примечание:

№ на схеме:20

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:S00004959

Комплект:1

Примечание:

№ на схеме:21

Наименование:RAIL TUBE ASSY

Каталожный номер:S00003342

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*40-10.9

Каталожный номер:B00004449

Комплект:2

Примечание:

№ на схеме:23

Наименование:SECONDARY FUEL FILTER BASE ASSY

Каталожный номер:S00028208

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*30-ZN.D

Каталожный номер:B00002003

Комплект:2

Примечание:

№ на схеме:25

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-14

Каталожный номер:B00001547

Комплект:4

Примечание:

№ на схеме:26

Наименование:BRACKET, FUEL FILTER

Каталожный номер:S00027845

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*30-ZN.D

Каталожный номер:B00002053

Комплект:2

Примечание:

№ на схеме:28

Наименование:WATER/FUEL SEPARATOR ASSY

Каталожный номер:D00-034-11

Комплект:1

Примечание:

№ на схеме:29

Наименование:SECONDARY FUEL FILTER PRESSURE SENSOR

Каталожный номер:D88A-022-900

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M8-Y

Каталожный номер:B00000846

Комплект:2

Примечание:

№ на схеме:31

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00006800

Комплект:1

Примечание:

№ на схеме:32

Наименование:STUD - GB/T899-GM8-M8*25-8.8-Y

Каталожный номер:B00001137

Комплект:2

Примечание:

№ на схеме:33

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Y

Каталожный номер:B00000833

Комплект:3

Примечание:

№ на схеме:34

Наименование:O-RING - GB3452.1-50*2.65

Каталожный номер:B00001387

Комплект:1

Примечание:

№ на схеме:35

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER

Каталожный номер:S00008207

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-RING

Каталожный номер:S00004098

Комплект:1

Примечание:

№ на схеме:37

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:D28C-102-500

Комплект:1

Примечание:

№ на схеме:38

Наименование:STUD - GB/T900-AM10*30-8.8-Y

Каталожный номер:B00001163

Комплект:3

Примечание:

№ на схеме:39

Наименование:FUEL INLET PIPE ASSY, RAIL

Каталожный номер:S00028406

Комплект:1

Примечание:

№ на схеме:40

Наименование:CLAMP

Каталожный номер:S00013939

Комплект:1

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE - GB/T16674.1-M8*16-F

Каталожный номер:B00004884

Комплект:1

Примечание:

№ на схеме:42

Наименование:FUEL RETURN PIPE ASSY, LOW PRESSURE

Каталожный номер:S00028342

Комплект:1

Примечание:

№ на схеме:43

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:S00027700

Комплект:1

Примечание:

№ на схеме:44

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*12-ZN.D

Каталожный номер:B00002113

Комплект:3

Примечание:

№ на схеме:45

Наименование:BANJO BOLT - Q/SC642.1-01-M12*1.25-ZN.D

Каталожный номер:B00005014

Комплект:1

Примечание:

№ на схеме:46

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-12

Каталожный номер:B00001546

Комплект:3

Примечание:

№ на схеме:47

Наименование:BRACKET, LOW PRESSURE FUEL PIPE

Каталожный номер:S00020722

Комплект:1

Примечание:

№ на схеме:48

Наименование:CLAMP

Каталожный номер:D26-117-34

Комплект:1

Примечание:

№ на схеме:49

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*12-ZN.D

Каталожный номер:B00002131

Комплект:2

Примечание:

№ на схеме:50

Наименование:FUEL LINES CLAMP

Каталожный номер:S00006746

Комплект:4

Примечание:

№ на схеме:51

Наименование:FUEL SUPPLY PUMP OUTLET TUBE ASSY

Каталожный номер:S00027836

Комплект:1

Примечание:

№ на схеме:52

Наименование:FUEL FILTER OUTLET LINE ASSY

Каталожный номер:S00027840

Комплект:1

Примечание:

№ на схеме:53

Наименование:BANJO BOLT - Q/SC642.1-01-M14*1.5-ZN.D

Каталожный номер:B00005015

Комплект:1

Примечание:

№ на схеме:54

Наименование:BANJO BOLT

Каталожный номер:D26C-142-902

Комплект:1

Примечание:

№ на схеме:55

Наименование:OIL INLET PIPE ASSY

Каталожный номер:S00028332

Комплект:1

Примечание:

№ на схеме:56

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*20-ZN.D

Каталожный номер:B00002119

Комплект:1

Примечание:

№ на схеме:57

Наименование:CLAMP

Каталожный номер:S00026585

Комплект:1

Примечание:

№ на схеме:58

Наименование:OIL RETURN CONNECTOR

Каталожный номер:S00011102

Комплект:1

Примечание:

№ на схеме:59

Наименование:FINE FUEL FILTER ASSY

Каталожный номер:D638-002-903

Комплект:1

Примечание:

№ на схеме:60

Наименование:JOINT

Каталожный номер:D638-101-800

Комплект:1

Примечание:

№ на схеме:61

Наименование:PLUG - Q/SC584.2-M16*1.5

Каталожный номер:B00001704

Комплект:2

Примечание:

№ на схеме:62

Наименование:O-RING - Q/SC648-13.8*2.4

Каталожный номер:B00002471

Комплект:2

Примечание:

№ на схеме:63

Наименование:FILTER, WATER/FUEL SEPARATOR

Каталожный номер:D00-305-04

Комплект:1

Примечание:
