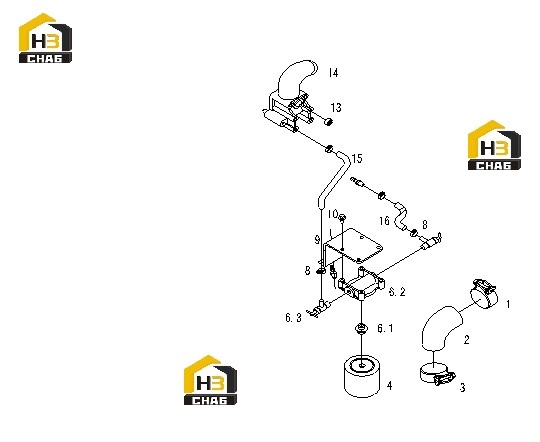

Трубопровод системы охлаждения d24a-000-53(w)+c
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00001575
Комплект:1
Примечание:Q/SC1302-52~76
№ на схеме:2
Каталожный номер:D24A-107-02a+A
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00001575
Комплект:1
Примечание:Q/SC1302-52~76
№ на схеме:4
Каталожный номер:D24A-005-30(W)+A
Комплект:1
Примечание:“DCA4”
№ на схеме:6
Каталожный номер:D24A-006-50+B
Комплект:1
Примечание:
№ на схеме:6.1
Каталожный номер:S00003519+01
Комплект:1
Примечание:
№ на схеме:6.2
Каталожный номер:D24A-113-01
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00001565
Комплект:4
Примечание:Q/SC1302-18~32
№ на схеме:9
Каталожный номер:D24A-112-50+A
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00002139
Комплект:4
Примечание:Q/SC622-M8*30
№ на схеме:15
Каталожный номер:D24A-117-51+A
Комплект:1
Примечание:
№ на схеме:16
Каталожный номер:D24A-116-50+A
Комплект:1
Примечание:
