Термостат d22-000-32+b

← Насос водяной d20-000-50(w)+b Трубопровод системы охлаждения d24a-000-53(w)+c →

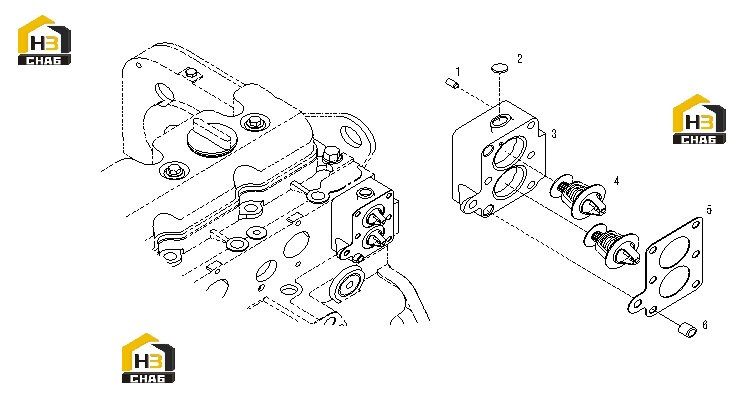

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dowel, Pin

Каталожный номер:B00000121

Комплект:2

Примечание:GB/T119-A6*12

№ на схеме:2

Наименование:Plug, Pipe

Каталожный номер:D02A-163-01+C

Комплект:1

Примечание:(Z3/4)

№ на схеме:3

Наименование:Housing, Thermostat

Каталожный номер:D22-101-31a+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thermostat

Каталожный номер:D22-102-05+B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Thermostat

Каталожный номер:D22-102-06+B

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:D22-103-30a+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Dowel, Sleeve

Каталожный номер:D22-105-01+A

Комплект:2

Примечание:
