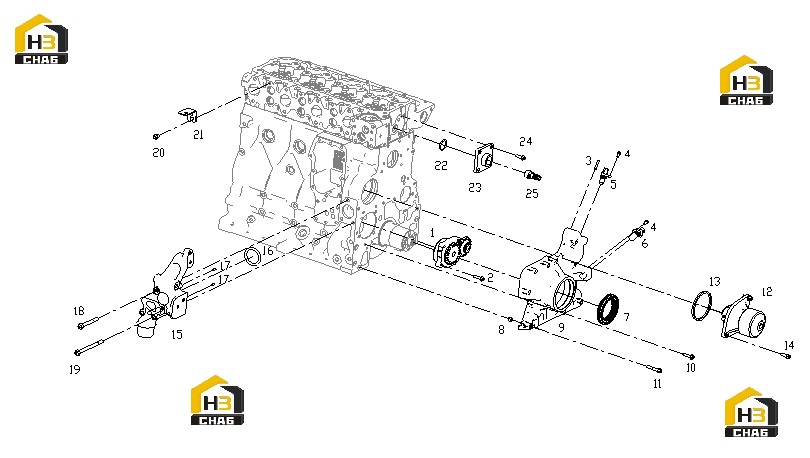

Насос водяной и насос масляный с комплектующими

← Маховик с комплектующими Генератор, шкивы, ремень и вентилятор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL PUMP ASSY

Каталожный номер:S00003090

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLTS

Каталожный номер:B00004991

Комплект:4

Примечание:

№ на схеме:3

Наименование:OIL PRESSURE ALARM SWITCH

Каталожный номер:D31-111-01a

Комплект:1

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:B00002111

Комплект:2

Примечание:

№ на схеме:5

Наименование:SENSOR

Каталожный номер:S00003913

Комплект:1

Примечание:

№ на схеме:6

Наименование:SENSOR

Каталожный номер:D88A-001-800

Комплект:1

Примечание:

№ на схеме:7

Наименование:CRANKSHAFT FRONT SEAL

Каталожный номер:S00004645

Комплект:1

Примечание:

№ на схеме:8

Наименование:DOWEL SLEEVE

Каталожный номер:S00000949

Комплект:2

Примечание:

№ на схеме:9

Наименование:FRONT GEAR HOUSING

Каталожный номер:S00003926

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00002139

Комплект:6

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:B00002147

Комплект:7

Примечание:

№ на схеме:12

Наименование:WATER PUMP SERVICE GROUP

Каталожный номер:S00003086

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET

Каталожный номер:S00003597

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS

Каталожный номер:B00004885

Комплект:2

Примечание:

№ на схеме:15

Наименование:WATER PUMP INLET TUBE

Каталожный номер:S00009497

Комплект:1

Примечание:

№ на схеме:16

Наименование:WATER PUMP INLET TUBE GASKET

Каталожный номер:S00004106

Комплект:1

Примечание:

№ на схеме:17

Наименование:DOWEL PIN

Каталожный номер:B00000121

Комплект:2

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS

Каталожный номер:B00004890

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLTS

Каталожный номер:B00001993

Комплект:2

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005125

Комплект:2

Примечание:

№ на схеме:21

Наименование:AIR BLEEDING PIPE BRACKET

Каталожный номер:S00010856

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-RING

Каталожный номер:B00002476

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTOR

Каталожный номер:S00012603

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS

Каталожный номер:B00002138

Комплект:4

Примечание:

№ на схеме:25

Наименование:JOINT ADAPTER

Каталожный номер:D00-163-06

Комплект:1

Примечание:
