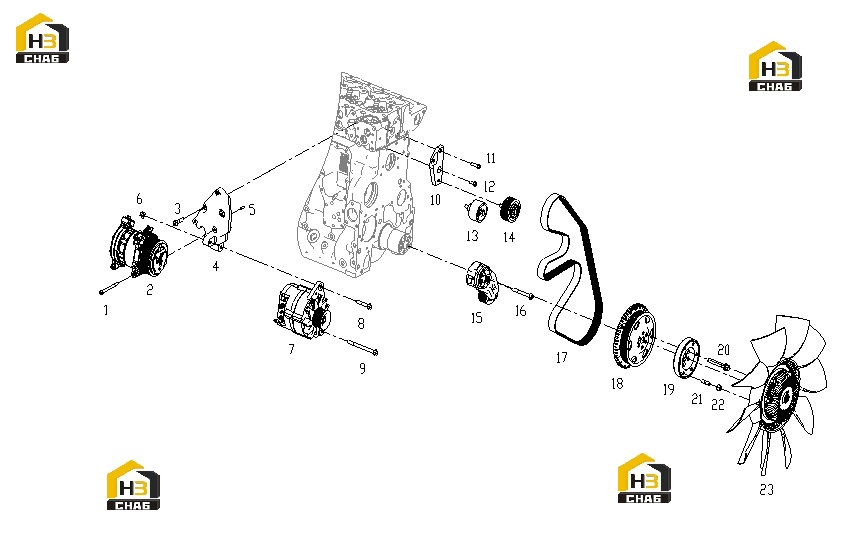

Генератор, шкивы, ремень и вентилятор

← Насос водяной и насос масляный с комплектующими Коллектор выпускной с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00005030

Комплект:3

Примечание:

№ на схеме:2

Наименование:AIR CONDITIONING COMPRESSOR ASSY

Каталожный номер:S00004661

Комплект:1

Примечание:

№ на схеме:3

Наименование:BOLT

Каталожный номер:B00005031

Комплект:3

Примечание:

№ на схеме:4

Наименование:BRACKET, AIR CONDITIONER COMPRESSOR

Каталожный номер:S00004653

Комплект:1

Примечание:

№ на схеме:5

Наименование:DOWEL PIN

Каталожный номер:B00000123

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000834

Комплект:1

Примечание:

№ на схеме:7

Наименование:ALTERNATOR

Каталожный номер:S00012966

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005039

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005037

Комплект:1

Примечание:

№ на схеме:10

Наименование:IDLER BRACKET

Каталожный номер:S00009017

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004991

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004897

Комплект:2

Примечание:

№ на схеме:13

Наименование:IDLER ASSY

Каталожный номер:S00007896

Комплект:1

Примечание:

№ на схеме:14

Наименование:IDLER ASSY

Каталожный номер:S00004138

Комплект:1

Примечание:

№ на схеме:15

Наименование:TENSIONER ASSY

Каталожный номер:S00004136

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00004630

Комплект:1

Примечание:

№ на схеме:17

Наименование:BELT, FAN

Каталожный номер:S00004137

Комплект:1

Примечание:

№ на схеме:18

Наименование:PULLEY, CRANKSHAFT

Каталожный номер:S00004757

Комплект:1

Примечание:

№ на схеме:19

Наименование:ADAPTER, FAN

Каталожный номер:S00004955

Комплект:1

Примечание:

№ на схеме:20

Наименование:CRANKSHAFT DAMPER BOLT

Каталожный номер:S00003467

Комплект:6

Примечание:

№ на схеме:21

Наименование:STUD

Каталожный номер:B00005029

Комплект:6

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:B00000834

Комплект:6

Примечание:

№ на схеме:23

Наименование:FAN ASSY

Каталожный номер:S00004937

Комплект:1

Примечание:
