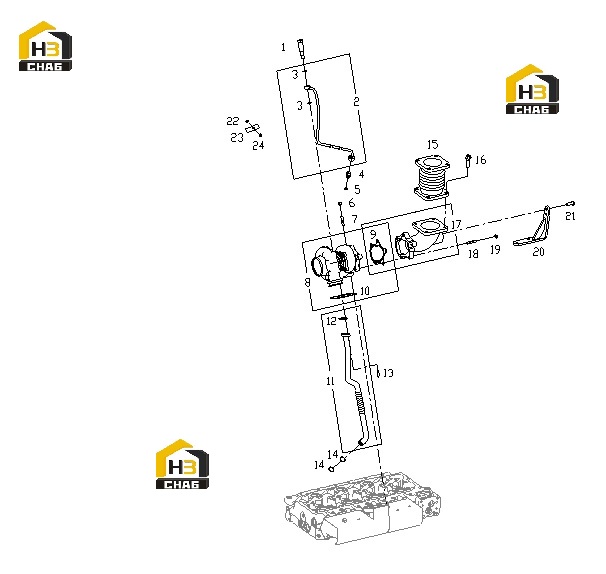

Система турбонагнетателя

← Коллектор выпускной с комплектующими Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:

№ на схеме:2

Наименование:TURBOCHARGER OIL INLET PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:3

Наименование:COPPER WASHER

Каталожный номер:B00001818

Комплект:2

Примечание:

№ на схеме:4

Наименование:CONNECTOR

Каталожный номер:S00003939+02

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:S00005682+02

Комплект:1

Примечание:

№ на схеме:6

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:D13-108-50+B

Комплект:4

Примечание:

№ на схеме:7

Наименование:STUD

Каталожный номер:S00003525+01

Комплект:4

Примечание:

№ на схеме:8

Наименование:TURBOCHARGER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:D13-103-52+A

Комплект:1

Примечание:

№ на схеме:10

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00003835+01

Комплект:1

Примечание:

№ на схеме:11

Наименование:TURBOCHARGER OIL RETURN PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:12

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00003929+01

Комплект:1

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:B00004893

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-RING

Каталожный номер:D02A-171-80+B

Комплект:2

Примечание:

№ на схеме:15

Наименование:EXPANSION CONNECTOR

Каталожный номер:S00000146+01

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOLT

Каталожный номер:B00002003

Комплект:4

Примечание:

№ на схеме:17

Наименование:EXHAUST PIPE ELBOW SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:18

Наименование:STUD

Каталожный номер:B00001138

Комплект:5

Примечание:

№ на схеме:19

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000793

Комплект:5

Примечание:

№ на схеме:20

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00012191+01

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:B00002000

Комплект:2

Примечание:

№ на схеме:22

Наименование:CLAMP

Каталожный номер:S00011235+02

Комплект:2

Примечание:

№ на схеме:23

Наименование:BOLT

Каталожный номер:B00002110

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON NUT (TYPE 1)

Каталожный номер:B00000790

Комплект:1

Примечание:
