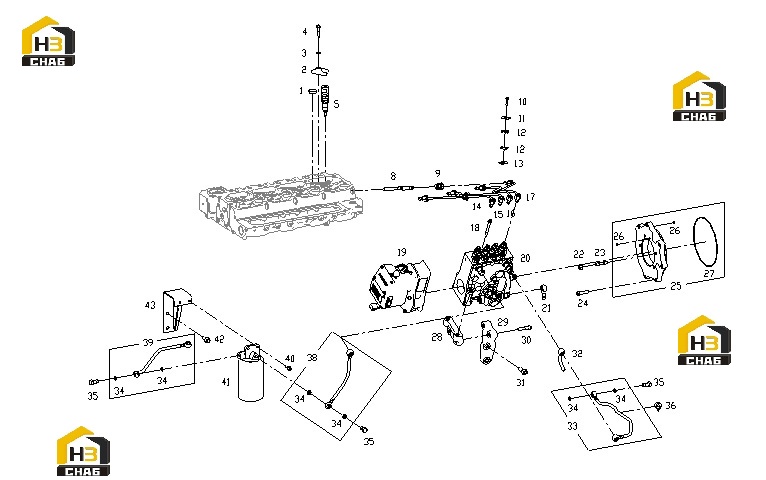

Система топливная

← Система турбонагнетателя Маслоохладитель с комплектующими →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00003958+02

Комплект:3

Примечание:

№ на схеме:2

Наименование:CLAMP, INJECTOR

Каталожный номер:S00009518+01

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER WITH BALL FACE

Каталожный номер:B00000973

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:D03-112-01+A

Комплект:4

Примечание:

№ на схеме:5

Наименование:INJECTOR ASSY

Каталожный номер:S00010458

Комплект:4

Примечание:

№ на схеме:8

Наименование:INJECTOR CONNECTOR

Каталожный номер:S00010449

Комплект:4

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:S00004602+02

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:B00002122

Комплект:2

Примечание:

№ на схеме:11

Наименование:CLAMP

Каталожный номер:D26-105-02

Комплект:2

Примечание:

№ на схеме:12

Наименование:CLAMP LINER

Каталожный номер:D26-104-02

Комплект:4

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:D26C-130-903+A

Комплект:2

Примечание:

№ на схеме:14

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.1 CYLINDER)

Каталожный номер:S00009927+02

Комплект:1

Примечание:

№ на схеме:15

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.2 CYLINDER)

Каталожный номер:S00009928+02

Комплект:1

Примечание:

№ на схеме:16

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.3 CYLINDER)

Каталожный номер:S00009929+02

Комплект:1

Примечание:

№ на схеме:17

Наименование:HIGH PRESSURE FUEL TUBE ASSY (NO.4 CYLINDER)

Каталожный номер:S00009930+02

Комплект:1

Примечание:

№ на схеме:18

Наименование:BOLT

Каталожный номер:B00002165

Комплект:2

Примечание:

№ на схеме:19

Наименование:ACTUATOR ASSY, ELECTRONIC GOVERNOR

Каталожный номер:S00010457+01

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL INJECTION PUMP

Каталожный номер:S00010455+01

Комплект:1

Примечание:

№ на схеме:21

Наименование:BANJO CONNECTOR

Каталожный номер:B00001472

Комплект:1

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:B00000833

Комплект:4

Примечание:

№ на схеме:23

Наименование:STUD

Каталожный номер:B00001104

Комплект:4

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:B00004902

Комплект:6

Примечание:

№ на схеме:25

Наименование:FUEL INJECTION PUMP FLANGE ADAPTER SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-RING

Каталожный номер:B00001386

Комплект:2

Примечание:

№ на схеме:27

Наименование:O-RING

Каталожный номер:S00010030+01

Комплект:1

Примечание:

№ на схеме:28

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00009657+02

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUEL INJECTION PUMP BRACKET

Каталожный номер:S00010189+02

Комплект:1

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:B00002011

Комплект:2

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:B00002058

Комплект:2

Примечание:

№ на схеме:32

Наименование:FUEL INJECTION PUMP FUEL RETURN TUBE ASSY (WELDED)

Каталожный номер:S00011792+01

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL RETURN PIPE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER

Каталожный номер:B00001546

Комплект:6

Примечание:

№ на схеме:35

Наименование:BANJO BOLT

Каталожный номер:B00002178

Комплект:3

Примечание:

№ на схеме:36

Наименование:CLAMP

Каталожный номер:S00006746

Комплект:1

Примечание:

№ на схеме:38

Наименование:FUEL FILTER OUTLET LINE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:39

Наименование:FUEL SUPPLY PUMP OUTLET TUBE SERVICE GROUP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:40

Наименование:BOLT

Каталожный номер:B00002137

Комплект:2

Примечание:

№ на схеме:41

Наименование:FINE FUEL FILTER & BASE ASSY

Каталожный номер:D638-000-02+A

Комплект:1

Примечание:

№ на схеме:42

Наименование:BOLT

Каталожный номер:B00004362

Комплект:2

Примечание:

№ на схеме:43

Наименование:FINE FUEL FILTER BRACKET

Каталожный номер:S00012890+01

Комплект:1

Примечание:
