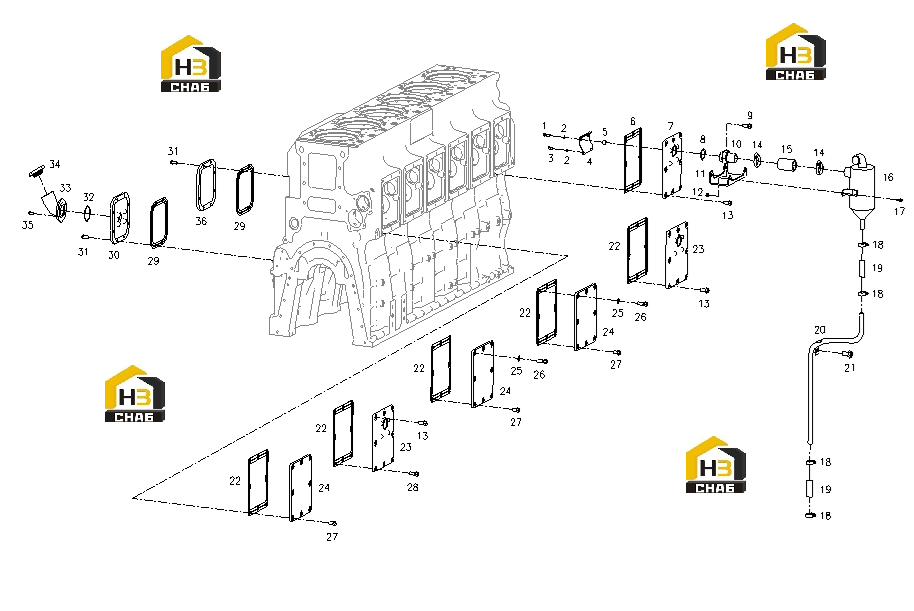

Компоненты блока цилиндров
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00004189
Комплект:2
Примечание:Q/SC611.3-M8*28
№ на схеме:2
Каталожный номер:B00001253
Комплект:4
Примечание:GB/T93-8
№ на схеме:3
Каталожный номер:B00001881
Комплект:2
Примечание:Q/SC602-M8*16
№ на схеме:6
Каталожный номер:W02E-101-01
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:W02F-119-01
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:B00002056
Комплект:2
Примечание:Q/SC622-M12*35-ZN.D
№ на схеме:10
Каталожный номер:W02E-006-01
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:S00021507
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00000847
Комплект:2
Примечание:GB/T6177-M8-ZN.D
№ на схеме:13
Каталожный номер:B00002050
Комплект:18
Примечание:Q/SC622-M12*30
№ на схеме:15
Каталожный номер:B00002388
Комплект:1
Примечание:Q/SC646-38*80
№ на схеме:16
Каталожный номер:S00014981
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00002136
Комплект:2
Примечание:Q/SC622-M8*20-ZN.D
№ на схеме:20
Каталожный номер:S00021508
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:B00002097
Комплект:1
Примечание:Q/SC622-M16*35
№ на схеме:22
Каталожный номер:W02F-109-01
Комплект:5
Примечание:
№ на схеме:23
Каталожный номер:W02F-118-01
Комплект:2
Примечание:
№ на схеме:24
Каталожный номер:W02F-106-01
Комплект:3
Примечание:
№ на схеме:25
Каталожный номер:B00001278
Комплект:7
Примечание:GB/T97.1-12-200HV-Y
№ на схеме:26
Каталожный номер:B00004162
Комплект:7
Примечание:GB/T16674.1-M12*40
№ на схеме:27
Каталожный номер:B00002049
Комплект:16
Примечание:Q/SC622-M12*25-ZN.D
№ на схеме:28
Каталожный номер:B00002054
Комплект:3
Примечание:Q/SC622-M12*35
№ на схеме:29
Каталожный номер:W02F-111-01
Комплект:6
Примечание:
№ на схеме:31
Каталожный номер:B00002000
Комплект:48
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:35
Каталожный номер:B00002134
Комплект:4
Примечание:Q/SC622-M8*20
№ на схеме:36
Каталожный номер:W02F-108-01
Комплект:5
Примечание:
