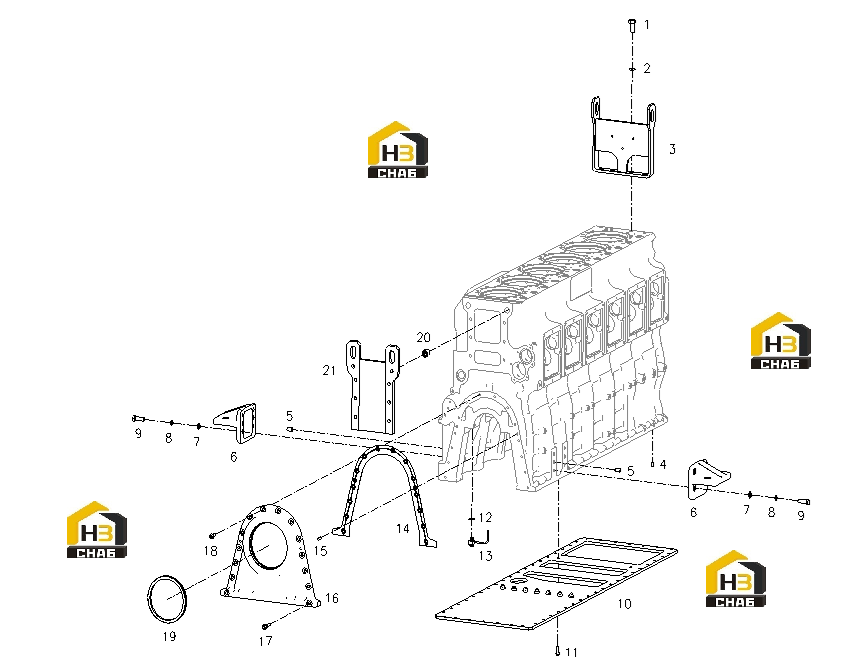

Комплектующие блока цилиндров
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00004172
Комплект:4
Примечание:GB/T5783-M20*45-10.9
№ на схеме:2
Каталожный номер:B00001246
Комплект:4
Примечание:GB/T93-20
№ на схеме:3
Каталожный номер:W04D-001-01
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:B00000098
Комплект:2
Примечание:GB/T119-A10*20
№ на схеме:5
Каталожный номер:B00004157
Комплект:4
Примечание:GB/T119-A16*30
№ на схеме:7
Каталожный номер:B00001284
Комплект:8
Примечание:GB/T97.1-16-200HV-Y
№ на схеме:8
Каталожный номер:B00001243
Комплект:8
Примечание:GB/T93-16
№ на схеме:9
Каталожный номер:B00004171
Комплект:8
Примечание:GB/T5783-M16*50-10.9
№ на схеме:10
Каталожный номер:W02A-134-01
Комплект:1
Примечание:
№ на схеме:11
Каталожный номер:B00002050
Комплект:2
Примечание:Q/SC622-M12*30
№ на схеме:12
Каталожный номер:W02A-141-01
Комплект:6
Примечание:
№ на схеме:13
Каталожный номер:W02A-003-01
Комплект:6
Примечание:
№ на схеме:15
Каталожный номер:B00000100
Комплект:2
Примечание:GB/T119-A10*30
№ на схеме:17
Каталожный номер:B00002069
Комплект:2
Примечание:Q/SC622-M12*60
№ на схеме:18
Каталожный номер:B00002054
Комплект:12
Примечание:Q/SC622-M12*35
№ на схеме:19
Каталожный номер:W02A-132-01
Комплект:1
Примечание:
