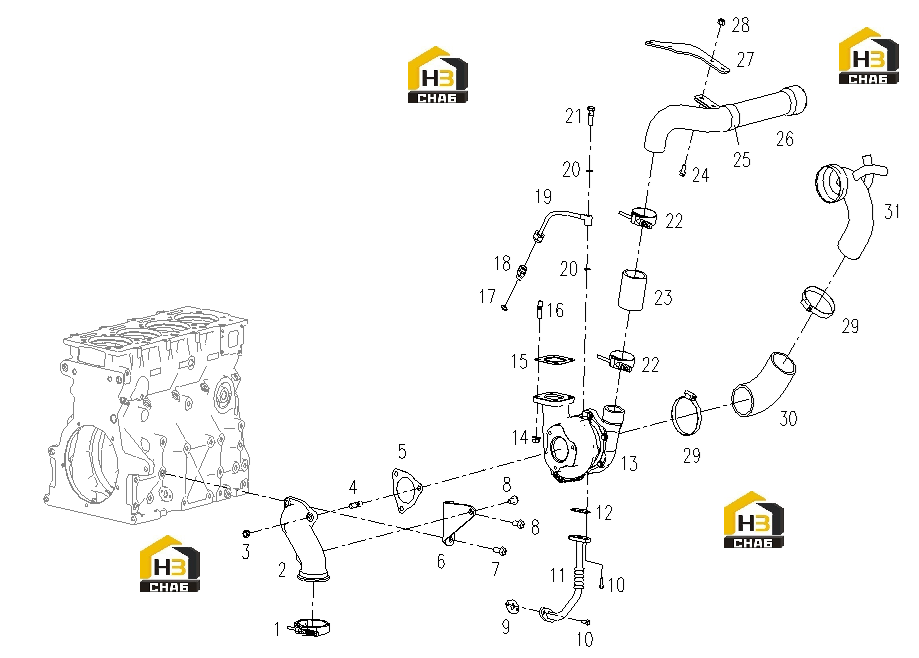

Система турбонагнетателя

← Коллектор выпускной Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLAMP

Каталожный номер:S00005015

Комплект:1

Примечание:

№ на схеме:2

Наименование:EXHAUST PIPE

Каталожный номер:S00028291

Комплект:1

Примечание:

№ на схеме:3

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:3

Примечание:

№ на схеме:4

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:3

Примечание:

№ на схеме:5

Наименование:GASKET, OUTLET-TURBINE

Каталожный номер:S00028370

Комплект:1

Примечание:

№ на схеме:6

Наименование:EXHAUST PIPE ADAPTER BRACKET

Каталожный номер:S00028343

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005133

Комплект:1

Примечание:GB/T16674.1-M10*25-10.9-HDAC

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005117

Комплект:2

Примечание:GB/T16674.1-M10*20-10.9-HDAC

№ на схеме:9

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00001093

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005122

Комплект:4

Примечание:GB/T16674.1-M6*16-10.9-HDAC

№ на схеме:11

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00028282

Комплект:1

Примечание:

№ на схеме:12

Наименование:TURBOCHARGER OIL RETURN TUBE GASKET

Каталожный номер:S00022522

Комплект:1

Примечание:

№ на схеме:13

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00000098

Комплект:1

Примечание:

№ на схеме:14

Наименование:TURBOCHARGER SELF-LOCKING NUT

Каталожный номер:S00014225

Комплект:4

Примечание:

№ на схеме:15

Наименование:GASKET, INLET-TURBINE

Каталожный номер:S00001091

Комплект:1

Примечание:

№ на схеме:16

Наименование:TURBOCHARGER STUD

Каталожный номер:S00004923

Комплект:4

Примечание:

№ на схеме:17

Наименование:COPPER WASHER

Каталожный номер:B00001823

Комплект:1

Примечание:Q/SC598-14*18

№ на схеме:18

Наименование:JOINT, OIL INLET PIPE-TURBOCHARGER

Каталожный номер:S00000997

Комплект:1

Примечание:

№ на схеме:19

Наименование:OIL INLET PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00028281

Комплект:1

Примечание:

№ на схеме:20

Наименование:COPPER WASHER

Каталожный номер:B00001814

Комплект:2

Примечание:Q/SC598-10*16

№ на схеме:21

Наименование:BANJO BOLT

Каталожный номер:S00020976

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPRING CLAMP

Каталожный номер:B00001535

Комплект:2

Примечание:Q/SC1092-60

№ на схеме:23

Наименование:COMPRESSOR OUTLET HOSE

Каталожный номер:S00014159

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005126

Комплект:2

Примечание:GB/T16674.1-M8*16-10.9-HDAC

№ на схеме:25

Наименование:CLAMP

Каталожный номер:S00029508

Комплект:1

Примечание:

№ на схеме:26

Наименование:AIR OUTLET PIPE, COMPRESSOR

Каталожный номер:S00028509

Комплект:1

Примечание:

№ на схеме:27

Наименование:COMPRESSOR OUTLET PIPE BRACKET

Каталожный номер:S00029509

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00005632

Комплект:2

Примечание:GB/T6177-M8-DAC

№ на схеме:29

Наименование:CLAMP

Каталожный номер:B00001579

Комплект:4

Примечание:Q/SC1302-60~83

№ на схеме:30

Наименование:RUBBER ELBOW

Каталожный номер:S00030386

Комплект:1

Примечание:

№ на схеме:31

Наименование:AIR INLET PIPE ASSY (WELDED), COMPRESSOR

Каталожный номер:S00028518

Комплект:1

Примечание:
