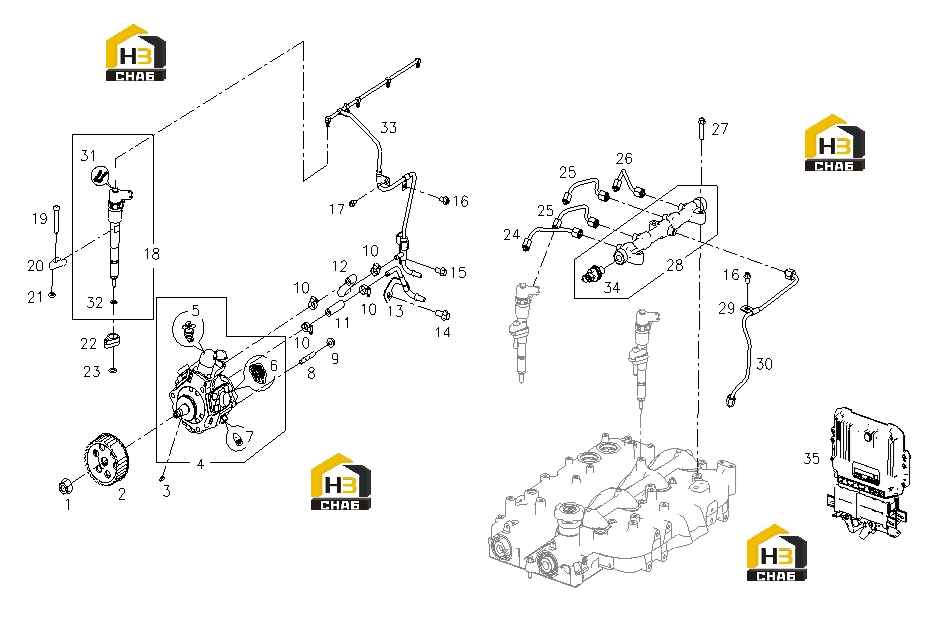

Система топливная

← Система турбонагнетателя Фильтр масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000831

Комплект:1

Примечание:GB/T6177.2-M14*1.5-Y

№ на схеме:2

Наименование:FUEL INJECTION PUMP PULLEY

Каталожный номер:S00001183

Комплект:1

Примечание:

№ на схеме:3

Наименование:WOODRUFF KEY

Каталожный номер:B00000058

Комплект:1

Примечание:GB/T1099-4*16

№ на схеме:4

Наименование:FUEL INJECTION PUMP ASSY

Каталожный номер:S00001280

Комплект:1

Примечание:

№ на схеме:5

Наименование:SOLENOID VALVE

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL TRANSFER PUMP

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:7

Наименование:FUEL TEMPERATURE SENSOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:8

Наименование:STUD

Каталожный номер:B00004564

Комплект:3

Примечание:GB/T900-M8*35-8.8-Y

№ на схеме:9

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00005107

Комплект:3

Примечание:GB/T6177.1-M8-HDAC

№ на схеме:10

Наименование:CLAMP

Каталожный номер:B00001585

Комплект:4

Примечание:Q/SC1302-9~16

№ на схеме:11

Наименование:FUEL INLET PIPE, FUEL INJECTION PUMP

Каталожный номер:S00015525

Комплект:1

Примечание:

№ на схеме:12

Наименование:FUEL RETURN PIPE, FUEL INJECTION PUMP

Каталожный номер:S00014563

Комплект:1

Примечание:

№ на схеме:13

Наименование:JOINT, FUEL INLET PIPE

Каталожный номер:S00029175

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005507

Комплект:1

Примечание:GB/T16674.1-M10*20-DAC

№ на схеме:15

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005556

Комплект:1

Примечание:GB/T16674.1-M8*16-DAC

№ на схеме:16

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005125

Комплект:2

Примечание:GB/T16674.1-M8*12-10.9-HDAC

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005121

Комплект:1

Примечание:GB/T16674.1-M6*12-10.9-HDAC

№ на схеме:18

Наименование:INJECTOR ASSY

Каталожный номер:S00020514

Комплект:4

Примечание:

№ на схеме:19

Наименование:INJECTOR CLAMP BOLT

Каталожный номер:S00001312

Комплект:4

Примечание:

№ на схеме:20

Наименование:CLAMP, INJECTOR

Каталожный номер:S00023907

Комплект:4

Примечание:

№ на схеме:21

Наименование:SPACER, INJECTOR CLAMP

Каталожный номер:S00001313

Комплект:4

Примечание:

№ на схеме:22

Наименование:PROTECTING SLEEVE FOR INJECTOR

Каталожный номер:S00010005

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:S00003156

Комплект:4

Примечание:

№ на схеме:24

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:S00023831

Комплект:1

Примечание:

№ на схеме:25

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2,3 CYLINDER

Каталожный номер:S00023832

Комплект:2

Примечание:

№ на схеме:26

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:S00023833

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005116

Комплект:3

Примечание:GB/T16674.1-M8*35-10.9-HDAC

№ на схеме:28

Наименование:RAIL TUBE ASSY

Каталожный номер:S00001281

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:S00003530

Комплект:1

Примечание:

№ на схеме:30

Наименование:FUEL INLET PIPE ASSY, RAIL

Каталожный номер:S00023834

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLAMP, INJECTOR

Каталожный номер:S00017969

Комплект:4

Примечание:

№ на схеме:32

Наименование:SEAL RING, INJECTOR

Каталожный номер:-

Комплект:4

Примечание:

№ на схеме:33

Наименование:FUEL RETURN PIPE ASSY, INJECTOR

Каталожный номер:S00029182

Комплект:1

Примечание:

№ на схеме:34

Наименование:RAIL PRESSURE SENSOR

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:35

Наименование:ECU (ELECTRONIC CONTROL UNIT)

Каталожный номер:S00008746

Комплект:1

Примечание:
